TPXZF系列变频谐振耐压试验装置产品优点与产品别称

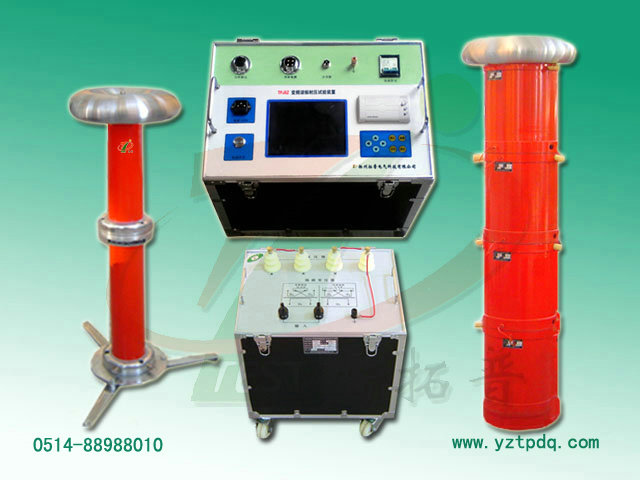

    变频串联谐振试验装置又叫串联谐振，是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
    扬州拓普电气科技有限公司最新研发制造的拓普牌TPXZF系列变频串联谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。应电力部禁止对电力电缆做直流耐压试验，TPXZF系列变频串联谐振装置适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验，适用于66KV、110KV、220KV、500KV、GIS交流耐压试验，适用于大型发电机组、电力变压器工频耐压，适用于电力变压器的感应耐压试验。

产品别称：
    变频串联谐振交流耐压试验装置、变频串联谐振耐压试验装置、变频串联谐振试验装置、变频串联谐振装置、变频串联谐振、变频谐振耐压试验装置、变频谐振试验装置、变频谐振耐压装置、变频谐振装置、变频谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振交流耐压试验装置、调频串联谐振耐压试验装置、调频串联谐振试验装置、调频谐振试验装置、串谐试验装置、串谐耐压装置、GIS交流耐压试验装置、发电机耐压试验装置等。

产品优点：
1、所需电源容量大大减小。TPXZF系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。
2、设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。
3、改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。
4、防止大的短路电流烧伤故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。
    信息来源：www.yztpdq.com 信息整理：扬州拓普电气科技有限公司生技部
