浅谈电缆交流耐压试验仪工作原理及其优越性

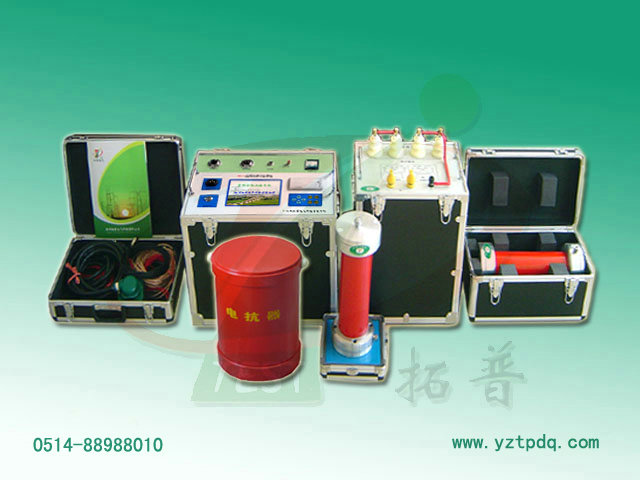

　  扬州拓普电气科技有限公司研发生产的TPXZF系列电缆交流耐压试验仪广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。
电缆交流耐压试验仪工作原理
    电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
    以前，都是采用交流耐压试验变压器(传统的工频耐压装置)进行耐压试验。在被试品电容量较大或试验电压要求较高时，对试验装置的电源容量相应的也有较高的要求，试验变压器往往重量重，体积大，现场搬运很困难，给试验人员增加了许多不便。
    相比，电缆交流耐压试验仪也可称为变频串联谐振装置，体积与重量约为传统试验变压器的几十分之一，且采用分件式设计，便于根据现场需求灵活配置增减部件。设备体积小，重量轻，易搬动，让交流耐压试验变得更轻松、简单。
    信息来源：www.yztpdq.com 信息整理：扬州拓普电气科技有限公司生技部
