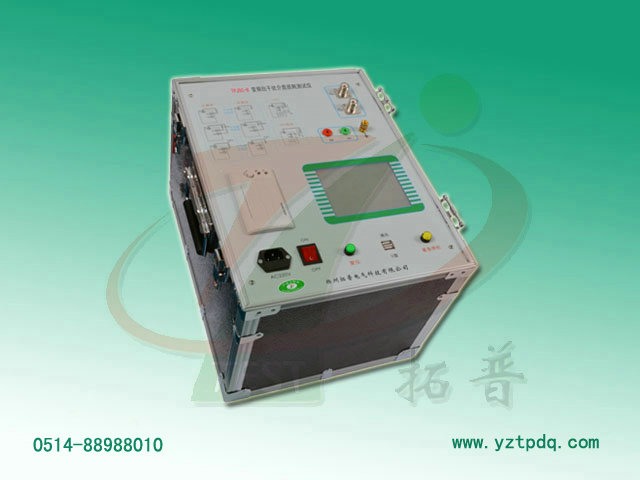

智能型变频抗干扰介损自动测试仪工作原理与操作注意事项

智能型变频抗干扰介损自动测试仪工作原理
　　在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
智能型变频抗干扰介损测试仪操作注意事项
1、介质损耗测试仪只能在停电设备上使用，其它设备可不断电。
2、仪器自带有升压装置，应注意高压引线的绝缘及人员安全。
3、介质损耗测试仪应可靠接地。
4、使用本仪器检测设备前，应先对设备进行绝缘检测。
5、确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器。
6、介质损耗测试仪所配专用高压电缆虽出厂时已检测合格，但测量时仍需远离人体及低压测试线。
7、输入电压为AC220V±10%，超出范围都有可能影响测试精度;最大输入电压为AC264V，超过此值会造成永久性损坏。
8、打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入。
9、介质损耗测试仪应注意防潮，防剧烈震动。
10、发电机供电时应将输出零线接地，否则会提示接地有误。
