TPZBC-E+彩屏交直流供电变压器变比测试仪功能特点与技术指标

一、仪器简介
    《国家电力部的预防性试验规程》要求对变压器定期进行匝数比或电压比测试，包括生产过程中的半成品、成品，投入运行之前以及电力系统中的运行过程中的变压器。传统的变比电桥操作繁琐，读数不直观，需要进行必要的换算，且测试结果只反映一相变比。

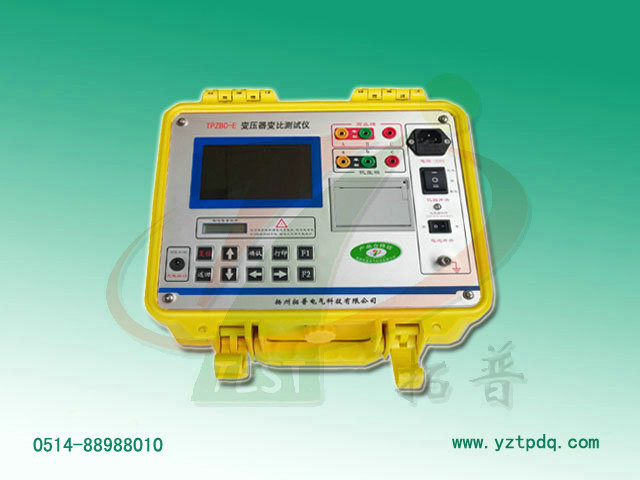

    扬州拓普电气科技有限公司专业生产的拓普牌TPZBC-E+型变压器变比测试仪克服了传统变比电桥测试的缺点，一次完成三相变比测试，测试速度快，准确度高，大大提高了试验效率。

二、安全措施
1、使用本仪器前一定要认真阅读本使用说明书。
2、仪器的操作者应具备电气设备或仪器的使用常识。
3、本仪器在室内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓的环境。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试线夹的黄、绿、红三色分别对应变压器的A、B、C三相，请正确接线。
7、高、低压电缆不要接反。
8、测试单相变压器时只使用黄色和绿色线夹，红色线夹要悬空。

三、功能特点
1、测试量程宽，最高可达10000。
2、测试速度快，10秒钟完成单相测试。
3、240*128彩色液晶显示屏，交互界面更加直观。
4、Z形联接变压器测试。
5、具有盲测变比、组别测试功能。
6、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。
7、高、低压反接的保护功能。
8、变压器短路、匝间短路保护功能。
9、热敏打印机输出功能，快速、静音。
10、采用交直流两种供电方式，现场有无市电均可使用。
11、仪器体积小、重量轻，携带方便。

四、技术指标
1、量  程：0.9～10000
2、精确度：0.1%±2字（500以下）
           0.2%±2字（500～2000）
           0.3%±2字（2000～4000）
           0.5%±2字（4000以上）
3、分辨率：最小0.0001
4、输出电压：160V、10V 自动换档
5、工作电源：
（1）交流供电方式—需外接交流电源AC220V±10%，50Hz。
（2）直流供电方式—无需外接电源（仪器内部自带锂电池组，电池容量24V/6Ah）。
6、环境温度：-20℃～40℃
7、相对湿度：≤85%，不结露
    信息来源：www.topdq.com 信息整理：扬州拓普电气科技有限公司生技部
