使用电子示波器测量金属氧化物避雷器原理介绍

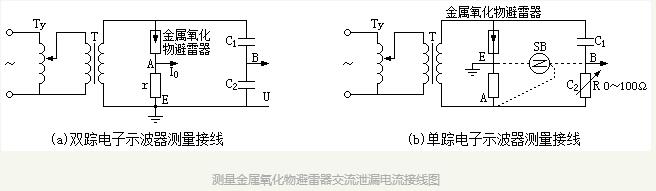

使用电子示波器测量金属氧化物避雷器的交流泄漏全电流Ix、阻性电流分量Ir和容性电流分量Ic时，按图所示的接线方法进行。阻性电流分量以峰值表示，全电流和容性电流分量考虑可能受电压谐波的影响，也用峰值表示。图a为采用双踪电子示波器，通过适当的分压器和分流器，将避雷器的电压和电流信号接入示波器，在一个完整的示波图中，可以测得电压U、全电流Ix、容性电流分量Ic和阻性电流分量Ir各波形，当电压瞬时值为0和Um时，相应的电流瞬时值，即分别代表容性电流分量峰值Icm和阻性电流分量峰值Irm。图b为采用单踪电子示波器的测量接线图，可利用电容器C1（标准电容器或tanδ很小的油浸纸电容器）所串接的可变电阻器，适当调节电阻值，达到补偿容性电流分量的目的，在BE端测得的最小值为Irm值。在AE端可测得Ix或ICm值。ICm通常与Ix基本相同。
