10kV配电变压器绕组的电压比极性接线组别试验指导作业规范!
测试方法
在出厂试验时,检查电力变压器极性与接线组别及所有分接头的变压比,目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。对于安装后的变压器,主要是检查分接开关位置及各出线端子标志是否正确。可使用专用变压比测试仪进行测试。
试验原理接线图(参照厂家全自动变比组别测试仪使用接线)。
试验步骤
将专用变压比侧试仪与被测变压器的高压、低压绕组用测试线正确连接。根据被测变压器的铭牌、型号对变压比测试仪进行设置。运行测试仪便可得到被测变压器的变压比、极性与接线组别。
试验结果判断依据(或方法)各相应分接的电压比顺序应与铭牌相同。电压10kV以下,电压比小于3的变压器电压比允许偏差为±1%,其他所有变压器的额定分接电压比允许偏差为±0.5%,其他分接的偏差应在变压器阻抗值(%)的1/10以内,但不得超过1%。三相变压器的接线组别或单相变压器的极性必须与变压器的铭牌和出线端子标号相符。
注意事项
对于一个绕组有分接开关的多绕组变压器,可只测量带分接开关绕组对一个绕组所有分接头的变压比,而对第三绕组只测额定变压比。测试前应正确输人被测变压器的铭牌、型号。

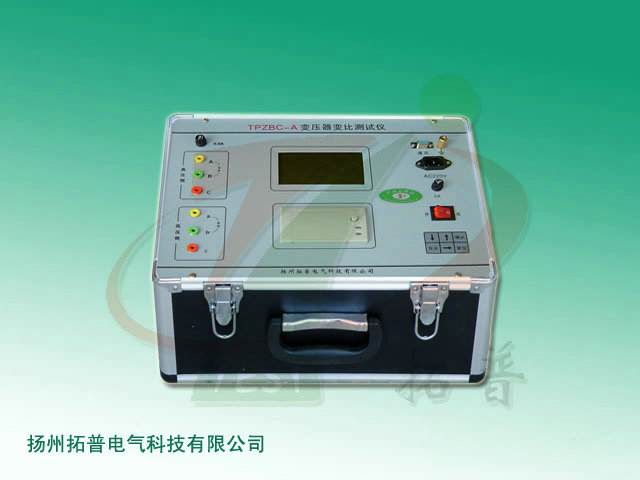

变压器变比测试仪图片

附:TPZBC-A型变压器变比测试仪简介
①产品用途
可直接测量单相、三相变压器和互感器变比值、组别及误差等。
②主要功能
大屏幕中文菜单显示,三相全自动同时测试,测量结果同屏幕显示出来,并可存储30组测量数据、不受断电影响可随时查看、自带微型打印机,可打印测试结果。
③主要技术参数
1、变比测试范围:1 ~ 10000K
2、组别范围:1 ~ 12
3、测量精度:0.2级
信息整理:扬州拓奥普电力设备厂
