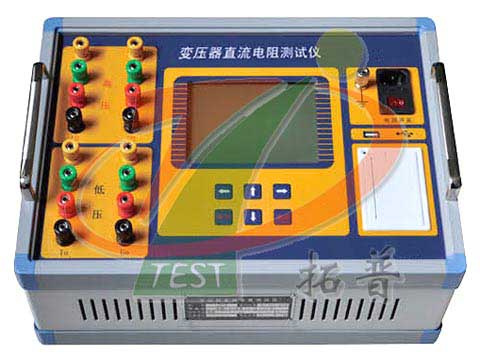

三通道（助磁）变压器直流电阻测试仪产品操作规范
三通道（助磁）变压器直流电阻测试仪操作前接线规范
1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。
2、两绕组变压器测试时依次将高压测试线（较长的）的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。将低压测试线（较短的）的三个测试钳（黄绿红）分别接到低压侧的a、b、c、套管上，测试线另一端与仪器的接线端子对应连接。注：整个测试过程不用倒线。
3、三绕组变压器可以将高低压绕组测试完后，将高压测试线（较长的）的四个测试钳倒接到中压侧测试即可。
4、单相变压器使用将高压测试线（较长的）中黄色和绿色的测试钳接到单相变压器的高压侧，低压测试线（较短的）中黄色和绿色的测试钳接到单相变压器的低压侧，测试线另一端与仪器的接线端子对应连接。
5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上，接线简单方便。
三通道（助磁）变压器直流电阻测试仪操作使用规范
1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。
2、两绕组变压器测试时依次将高压测试线（较长的）的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。将低压测试线（较短的）的三个测试钳（黄绿红）分别接到低压侧的a、b、c、套管上，测试线另一端与仪器的接线端子对应连接。注：整个测试过程不用倒线。
3、三绕组变压器可以将高低压绕组测试完后，将高压测试线（较长的）的四个测试钳倒接到中压侧测试即可。
4、单相变压器使用将高压测试线（较长的）中黄色和绿色的测试钳接到单相变压器的高压侧，低压测试线（较短的）中黄色和绿色的测试钳接到单相变压器的低压侧，测试线另一端与仪器的接线端子对应连接。
5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上，接线简单方便。
三通道（助磁）变压器直流电阻测试仪操作使用规范
1、仪器开机显示画面（如图二）
系统初始化完毕后，仪器自动进入主菜单界面
2、主菜单（如图三）
在此界面下，“←”、“→”、“↑”、“↓”均可移动光标，棕色变大菜单为选中状态，按“确认”键进入所选菜单。
3、直阻测试菜单（如图四）
3.1参数设置界面
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数，按“确认”键保存当前参数并进入下一界面，按“返回”键将返回上一界面。
3.2、三相变压器测试
如在图四中“变压器相数”设置为3，仪器将进行三相变压器的测量。
测量高压或中压绕组时仪器将显示图五界面，测量低压绕组时将显示图六界面，供用户选择测试方案。
3.2.1测试方案选择
两界面中，用 “↑”“↓”“←”、“→”移动光标（光标可循环移动，以便用户快速选择），棕色底色菜单为选中状态，按“确认”键进入测量界面，如按返回键将返回上一界面。
两界面中，用 “↑”“↓”“←”、“→”移动光标（光标可循环移动，以便用户快速选择），棕色底色菜单为选中状态，按“确认”键进入测量界面，如按返回键将返回上一界面。
3.2.2 测试过程
1） 高、中压单相测试
如在图五中选择“单相测试……”，仪器将进入图七界面
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数（分接位与测试电流为可修改项），按“确认”键即可开始测试仪器将进入图八～图十界面，如按返回键将返回上一界面。
充电完成后，界面底部提示进入第二状态“2、测试中”，第二状态后将进入第三状态“3、实时测量”如图十
“←”、“→”键可修改分接位置，用“↑”、“↓”移动光标（光标可循环移动，以便用户快速选择），按确认键执行所选操作。等测试数据稳定后，按“打印”则屏幕显示的测量值及先前设置的参数将一同打印，如按保存，屏幕将弹出保存窗口提示选择存储器（如图十一）
用“↑”、“↓”移动光标，按确认键保存，保存任务完成后仪器自动回到测试界面，也可不保存，按返回键即可回到测试界面。
如果是有载调压绕组，可以调到下一分接位，屏幕数据自动跟踪测试，“←”、“→”改变屏幕的分接位置，测试数据稳定后，按“保存”数据就可以保存到设置的分接位置了。如果对屏幕显示数据有疑问，可以按“重复测”，仪器将重新测试电流电压信号，计算阻值。一组数据测试完毕后，按“停止测试”，屏幕提示“正在放电”，并显示放电电流。放电结束后，屏幕重新回到图七开始测试界面，可以更改测试电流或分接位置（测量低压绕组时也可修改测试相）继续测试或返回上一界面选择其它项目进行测试。
2）高、中压三相测试
如在图五中选择“三相测试……”，仪器将进入图十二界面
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数（分接位与测试电流为可修改项），按“确认”键即可开始测试，如按返回键将返回上一界面。
三相测试过程，仪器将先对AO相加电，测量出AO相电阻值，屏幕显示如图十三
仪器自动判断阻值稳定后（也可手动判断，点击“继续下一步”即可放电，放电完成后切换到三相充电），开始放电，放电完成后自动切换到三相充电电流，待电流稳定后自动计算三相阻值（带中性点）如（图十四～图十五）。
充电完成后，界面底部提示进入第二状态“2、测试中”，第二状态完成后将进入实时测量状态如图十五
“←”、“→”键可修改分接位置，用“↑”、“↓”移动光标（光标可循环移动，以便用户快速选择），按确认键执行所选操作。等测试数据稳定后，按“打印”则屏幕显示的测量值及先前设置的参数将一同打印，如按保存，屏幕将弹出保存窗口提示选择存储器（请参照单相测试保存方法）。
如果是有载调压绕组，可以调到下一分接位，屏幕数据自动跟踪测试，“←”、“→”改变屏幕的分接位置，测试数据稳定后，按“保存”将数据保存到显示分接位置的值。调整有载分接开关，调到下一个分接，仪器跟踪测试阻值并显示出来。也可以按“重复测”重新采集电压电流信号，进行计算。按“←”、“→”键调整仪器显示的分接位置，等数据稳定后，按“保存”将数据保存到显示分接位置的值。一直测完所有分接，然后选择“停止测试”按钮，按“确认”键开始放电，等放电结束，仪器回到图十二测试界面，可以更改测试电流继续测试或返回上一界面选择其它项目进行测试。
3）低压绕组测试
如在图六中选择“四点法测试”仪器将进入图十六界面
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数（分接位、测试电流与测试相为可修改项），按“确认”键即可开始测试，如按返回键将返回上一界面。
低压绕组具体测试、打印和保存过程请参照高、中压单相测试过程。
3.3 单相变压器测试
按单相变压器接线方法接好线后，在测试参数设置界面（图四）中将“变压器相数”设置为1，仪器将进行单相变压器的测量，进入图十七界面。
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数（分接位与测试电流为可修改项），按“确认”键即可开始测试，如按返回键将返回上一界面。
具体测试、打印和保存过程请参照高、中压单相测试过程。
4、温升试验菜单
如用户选择温升试验菜单，请参照第3项中直阻测试过程，则图四～图十七左下角任务栏将显示“温升试验”字样，并且仪器测出阻值后将每隔30秒钟自动打印一次当前数据。
5、数据存取菜单
在主菜单界面选择数据存取进入数据存取界面，如图十八
用“↑”、“↓”移动光标（光标可循环移动，以便用户快速选择），确认键执行所选操作，用“←”、“→”可改变折算温度值（折算值根据温度值改变），然后按“打印”或“转存”按钮可打印或转存至U盘当前记录并自动按当前设定折算温度算出折算值。
特别说明：
本仪器在进入数据存取界面时，自动读取存储器中新一条记录，用户可以按“上一条”按钮查询过去记录，打印时将弹出窗口供用户选择单条打印或多条打印，单条打印即打印当前显示记录，多条打印即从当前记录开始向前打印n条记录，通过“←”、“→”可设定打印起始记录号，结束记录号即为当前显示记录号。
6、高压消磁菜单
在主菜单界面选择高压消磁进入高压消磁界面，如图十九
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键修改参数（消磁相为可修改项），按“确认”键即可开始消磁（图二十、图二十一），如按返回键将返回上一界面。
当消磁进度达到100%后，界面提示“消磁完成”并伴有蜂鸣器鸣叫，告知用户消磁过程已完成，可进行下一项任务。
7、时钟设置
用 “←”、“→”移动光标（光标可循环移动，以便用户快速选择），“↑”、“↓”键可修改数值，按确认键设定时钟，按返回键时钟保持原来值，并返回主菜单。
8、厂家设置
此菜单为厂家维护时后台操作界面，需输入密码方可进入，用户勿进，以防系统出错。
三通道（助磁）变压器直流电阻测试仪操作注意事项
仪器有反电动势保护功能，但在使用过程中仍需按以下逐条操作，以确保试验人员及仪器的安全。
1、在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关；
2、在测试过程中不允许拆除测试线。
3、在高压端子测试过程中，变压器中压和低压端必须开路。
