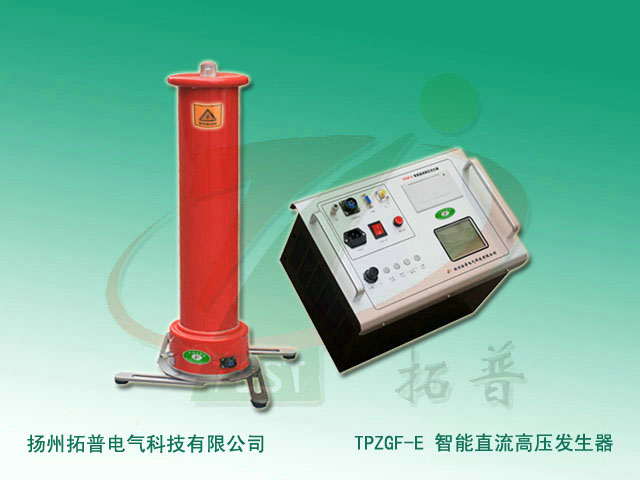

具有自动MOA升压测量功能智能直流高压发生器技术规范
具有自动MOA升压测量功能直流高压发生器技术规范
被试品对象及试验要求
该产品能自动 MOA 升压测量功能：重复性好，精度高。设备能对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，需具备电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏。
工作环境
环境温度：-10℃~50 ℃;
相对湿度：≤90%RH;
海拔高度：≤1000米；
主要技术参数及功能
1、主要功能：
采用大屏幕点阵液晶显示屏，并具有人机对话功能；
全自动 MOA 升压测量功能：重复性好，精度高；
自动升压功能：预设试验电压，输出电压可恒压保持；
自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；
高压过压整定采用微处理器比较，精度高，可靠性好；
保留手动试验模式；
数据存储功能：可即时捕获试验参数和自动保存试验结果；
根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏；
2、技术参数：
|
规 格
技术参数 |
60/5
|
|
输出电压 (kV)
|
60
|
|
输出电流 (mA)
|
5
|
|
输出功率 (W)
|
300
|
|
充电电流 (mA)
|
7.5
|
|
机箱重量(kg)
|
11.9
|
|
电压测量误差
|
1%±1个字
|
|
电流测量误差
|
1%±1个字
|
|
过压整定误差
|
≤1%
|
|
0.75切换误差
|
≤1%
|
|
波 纹 系 数
|
≤0.5%
|
|
电压稳定度
|
随机波动、电源电压变化±10%，≤0.5%
|
|
工 作 方 式
|
间断使用：额定负载30分钟
1.1倍额定电压使用：10分钟 |
|
环 境 湿 度
|
-15℃～50℃
|
|
相 对 湿 度
|
当温度为25℃时不大于90%(无凝露)
|
|
海 拔 高 度
|
2000米以下
|
信息整理：扬州拓普电气科技有限公司
