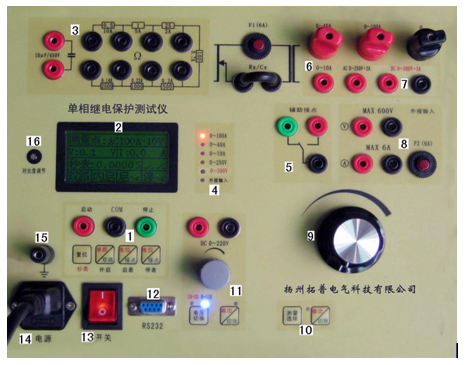

TPJBC-05_单相继电保护测试仪_主面板示意说明

TPJBC-05_单相继电保护测试仪_主面板示意说明
1、秒表输入端子及秒表操作按钮

秒表输入端子：红色端子为启表端子，绿色端子为停表端子，黑色端子为公共（COM）端子；

按钮分别是“复位”、“单路/双路”按住时间大于3秒后是（外启或内启，默认为内启）”、“（启表）电位/接点”、“（停表）电位/接点”；

“复位”用于秒表清零，每次计时开始都要检查秒表是否归零；

“单路/双路”用于选择启表状态（开机默认为内启双路），按住此按钮时间大于3秒后是外启或内启选择，内启双路是本测试仪内部输出或切除时同步启表，接点或电位停表。外启单路是指停表端子接点或电位启表，停表端子接点或电位停表，外启双路是指启表端子接点或电位启表，停表端子接点或电位停表；

“（启表）电位/接点”用于启表是电位还是接点；

“（停表）电位/接点”用于停表是电位还是接点。

2、液晶显示器

可同时显示被测输出点的电压、电流值，动作时间和接点或电位的状态；

第一行：测量显示档位，可通过“测量选择”按钮选择显示档位；

第二行：显示当前选择档位输出的电压、电流值；

第三行：左边为秒表实测值，右边秒表输入端子的现时状态；

第四行：显示当前是单路或双路、内启或外启、启表和停表的状态。

3、电阻和电容器

3.1 电阻：0.5Ω·10A、1Ω·5A、25Ω·2A、100Ω·0.7A、500Ω·0.3A、1000Ω·0.22A、2500Ω·0.14A；选择不同的端子可得到相应的阻值，串入电压电流输出档，可准确的调节出需要的电压电流值；

3.2 电容器：10μF/AC450V。

4、测量选择指示分别是：0～100A、0～40A、0～10A、0～250V、0～300V、外接输入；左边指示灯亮表示此档位输出值在液晶表中显示。

5、分/合辅助接点；此接点与10点中“输出/切除”按钮同步。

6、交流电压、电流源输出端：0～10A·90V、0～40A·25V、0～100A·10V、0～250V·3A，黑色大端子为公共端子。

7、直流源输出端：0～300V·3A，此输出端为红+黑-的独立输出端子。

8、外接输入电压表和电流表；可通过“测量选择”按钮选择外接输入档位，就可在表中显示实测值。

9、电流电压输出旋钮：通过此旋钮配合10点中“输出/切除”调节电压电流输出值。

10、“测量选择”与“输出/切除”按钮：“测量选择”按钮只有在切除状态下使用，配合测量选择指示，选择需要显示电压电流值的档位，“输出/切除”按钮是用来控制输出与切除，输出时左上方的指示灯亮，切除时指示灯灭。

11、辅助DC电压源：可单独精细地调节电压值大小，按需要选择0～110V/ 110～220V档，并由独立的“输出/切除”按钮控制。

12、计算机接口：为本仪器调试和下载程序、更新软件使用。

13、电源开关：仪器的总电源开关。

14、电源插座。

15、接地端子。

16、对比度调节：可调节液晶屏的亮度。
