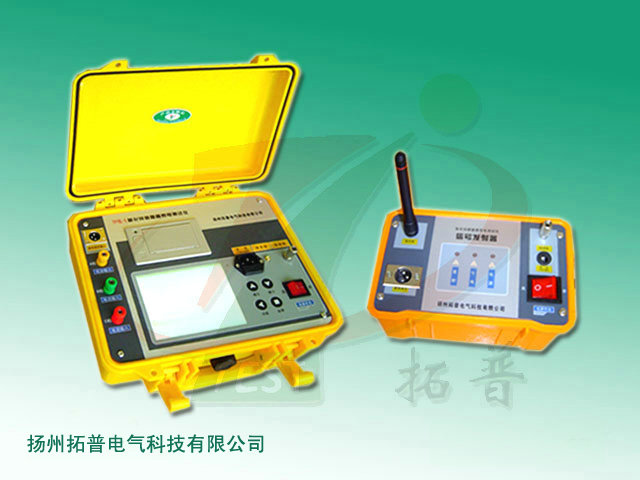

无线氧化锌避雷器测试仪_TP_HZYX-506_技术资料

氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
产品概述
执行标准：DL474.5-92
产品别名： 无线氧化锌避雷器测试仪、无线智能型避雷器特性测试仪、无线抗干扰氧化锌避雷器特性测 试仪、无线避雷器阻性泄漏电流检测仪、无线氧化锌避雷器带电测试仪、无线交流无间隙氧化锌避雷器测试仪、无线氧化锌避雷器特性测试仪
产品特点
1、全天候超大触摸真彩LCD800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作使用。
2、超远距离无线传输无线传输PT信号超过400米，按需配置可达到2000米。
3、适用多种场所测试，适用于避雷器带电、停电或试验室等场所使用。
4、电流电压三相同测，真正做到三相电流、三相电压同时测试，提高工作效率。
5、内部无强电，仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离。
6、多种电压基准信号取样方式：
   有线方式：从PT端计量绕组取信号，数字信号有线传输。
   无线方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连接。
   无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
7、内置高能锂电内带6000mAh高能锂离子电池，特别适合无电源场合。
8、嵌入式工业级PC机配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便。
9、海量储存数据内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
10、数据处理先进配套上层管理软件，具备历史数据管理、数据分析、自动生成报告打印等功能。
11、高速采样信号高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。
12、专业防水箱进口工程采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
13、多种附加功能仪器具省电功能，计算器功能，截屏功能等。
产品参数
型号参数对应表

电源	220V、50Hz或内部电池供电
测量范围	泄漏电流：（有效值）0～10mA （可扩展）
	电 压：（有效值）30～100V（可扩展）
测量准确度	电 流：全电流>100μA时：±2% 读数±1个字
	电 压：基准电压信号>30V时：±2% 读数±1个字
	无线测量精度：5%
测量参数	泄漏电流全电流波形、基波有效值、峰值
	泄漏电流阻性分量基波有效值及3、5、7次有效值
	漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-
	容性电流基波，全电压、全电流相角差
	电压有效值
	避雷器功耗
电压基准信号取样方式	有线同步：40米（可扩展）
	无线同步：>400米（可扩展）
电池参数	充电时间：> 6小时
	连续工作时间：> 4小时
	间断工作时间：> 8小时
仪器尺寸	34cm×22cm×20cm
仪器重量	5kg(不含电缆箱)

信息整理：扬州拓奥普电力设备厂
