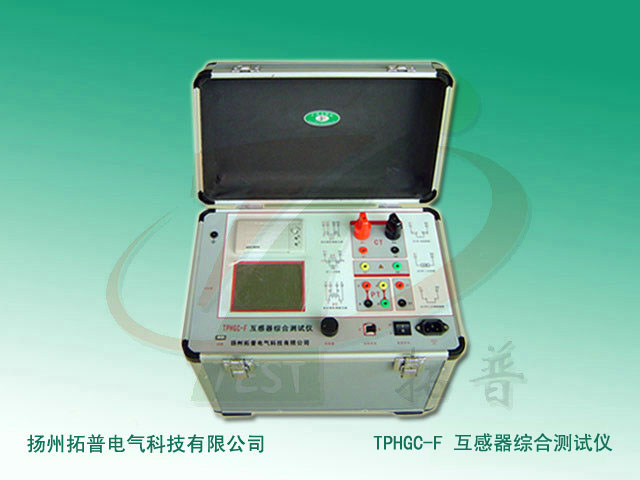

互感器综合测试仪可按规程自动给出CT/PT(励磁)拐点值,自动给出5%和10%误差曲线。该互感器测试仪内置大容量存储器,可保存3000组测试数据,掉电后不丢失。配置USB通讯接口,支持U盘转存数据。小巧轻便,非常适合现场试验使用。
功能特点
1、自动测试:只需按要求设置参数,全自动采集CT数据并进行相关测量。
2、可测试CT伏安特性、5% 和10%的误差曲线、CT二次侧回路、CT二次负载、变比和极性。
3、可测试PT伏安特性,PT变比和极性。
4、单电源220V输入。
5、自带微型打印机,可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。
6、带有大容量存储器,可存储500组测试数据,掉电不丢失。
7、试验数据可直接存至U盘,方便将数据导入计算机保存。
8、实时时钟,方便记录试验的具体时间。
9、可测试角差、比差。
技术指标
1、工作电源:AC 220V±10% 、50Hz
2、设备输出:0~2500V(0-20A)
3、电流输出:0~600A(0-5V)
4、二次绕组电阻测量:
   范围:0~300Ω、精度:0.5%±1mΩ
5、二次实际负荷测量:
   范围:0~300VA、精度:≤0.5%
6、CT/PT角差测量:
   精度:±4min、分辨率:0.1min
7、CT/PT比差测量:
   精度:≤0.05%、分辨率:0.1
8、CT变比测量:
   范围:1-50000、精度:≤0.5%
9、PT变比测量:
   范围:1-10000、精度:≤0.5%
10、工作温度:-10℃~40℃
11、环境湿度:≤90%
12、海拔高度:≤1000m
信息整理:扬州拓普电气科技有限公司
