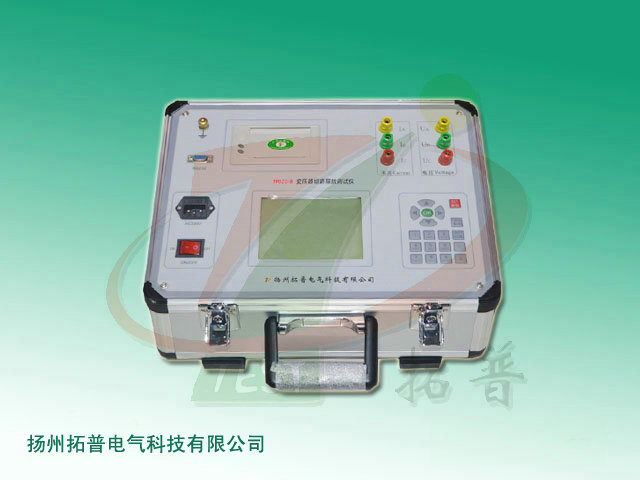

变压器短路阻抗测试仪_TP_AK665_功能指标

低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与初始测试的低电压短路阻抗变化不应大于2%。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器低电压短路阻抗测试仪不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速检测设备。
功能特点
1、仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。
2、该仪器采用单相测量方式，只需低压侧短接，高压侧非测试相无须短接，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。
3、仪器有低电流测试自动折算到额定电流功能，适合现场使用。
4、该仪器可同步测量电压，电流，功率。并测量所施加电源频率。
5、仪器可自动记录或手动记录所施加电压和电流，三相测量完成后可自动计算出每相短路阻抗。
6、内置不掉电存储器，可长期存储测量数据。
7、仪器自带打印机；
8、大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观，在太阳直射下清晰显示。
9、仪器体积小，重量轻。
技术指标
1、测量范围   电压：5V～400V  电流：0.5A～75A
2、准 确 度   电压、电流：0.2级
                   功率：0.5级(cosφ>0.1)
                   1.0级(cosφ≤0.1)
使用条件
1、环境温度   -10℃～50℃
2、环境湿度   ≤85%RH
3、工作电源   AC220V±10%
4、电源频率   50±1Hz
信息整理：扬州拓普电气科技有限公司
