电流互感器特性变比测试仪_TP_AK-CTFT_技术指标

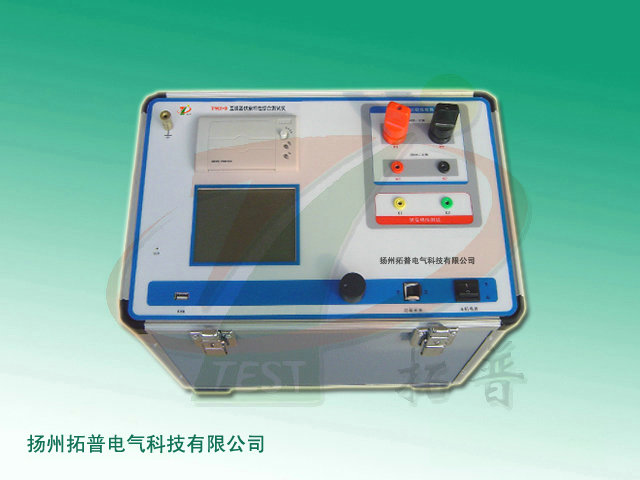

电流互感器特性综合测试仪（伏安特性、变比、极性）具有工作可靠性高、操作简便、接线简单、测试精度高、小巧轻便等特点。可轻松便捷地对电流互感器做伏安特性、变比、极性测试。
功能和特点：
1、自动测试  根据所设置的试验参数，全自动测试CT的伏安特性数据并自动绘制励磁特性曲线；自动测试和计算CT的变比极性。
2、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
3、自带微型热敏打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比极性测试报告。
4、主机采用薄膜按键操作，另具有方便的通讯接口RS232，可以连接电脑进行操作，使用更加方便。
5、内置超大容量存储器，可存储多组测试数据；可上传至PC机，运用本公司开发的随机软件自动生成和编辑典型的测试报告，便于技术管理和存档。
6、内置升压器为隔离型，电压可升至1000V；升流器为外置型，可选配不同容量的升流器，输出电流大可达1500A;；能满足更多CT的测试要求。
7、变比极性同时判别，操作接线更为简单实用。
8、保护功能完善   本机具有单片机控制下的过流、过压全保护，可根据试验参数的设置情况自动调整过流过压保护值，以确保被试设备的正常运行。
技术指标：
1、电源输入： AC220V/380V（自适应）
2、伏安特性测试：  输出   0—2000V    15A（Max）
电压测量   2000 V
电流测量   15 A
准确度   小于0.5级
3、变比测试： 测量范围     1—5000
升流器输出   600A—1500A    （选配）
一次电流测量  1500A
二次电流测量   15 A
准确度     小于0.5级
主机输出至升流器    5kV
4、工作电源： AC220 V±10%    50Hz±2 Hz
信息整理：扬州拓奥普电力设备厂
