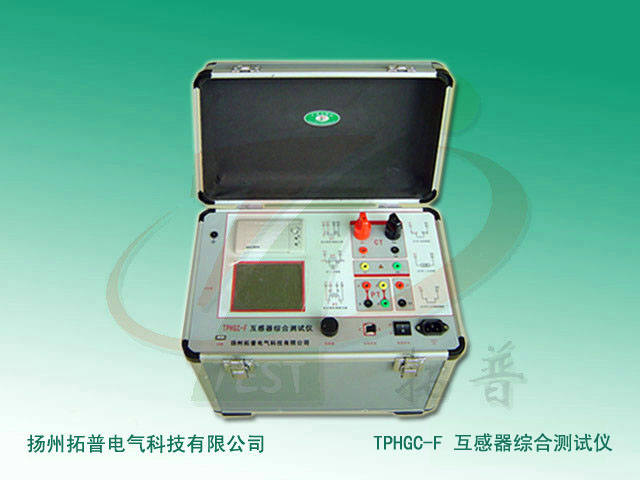

互感器综合测试仪_TP_BCM705_技术指标

互感器综合测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V交流电源和600A大电流源。该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。采用智能旋转控制器，操作简单，全自动给出检测结果。大屏幕液晶，图形化显示界面。按规程自动给出(伏安特性)拐点电压和电流。自动计算5%和10%误差曲线。
互感器综合测试仪可保存1000组测试数据，掉电后不丢失。支持U盘转存资料，可以通过标准的PC进行读取。自带微型快速打印机、可直接现场打印测试结果。具有电压和电流保持功能，方便计量检测。
功能特点
●自动测试：只需按要求设置参数，全自动采集CT数据并进行相关测量。
●可测试CT伏安特性、5%和10%的误差曲线、CT二次侧回路，CT二次负载、变比和极性。
●可测试PT伏安特性，PT变比和极性。
●自带微型打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。
●可测试角差、比差。
技术指标
●电源电压：  220V ±10%
●CT伏安特性：电压：0~2500V ≤0. 5%
                              电流：0~20A    ≤0.5%
●CT变比： 一次电流：0~ 600A   ≤0.5%
●CT二次回路负载：二次次电流：0~5A  ≤0.5%
                             二次负载：0~5Ω    ≤0.5%
●PT伏安特性：电压：0~200V   ≤0.5%
●PT变化：一次电压：0~2000V ≤ 0.5%
●互感交流耐压：电压：0~2000V ≤0.5%
                          电流：0~20A    ≤0.5%
