电缆故障测试仪_TP_HT-TC_技术指标
电缆故障测试仪有线通信电缆和电力输电缆线路维护的重要测试工具 参考标准：闪测仪 参考标准：DL/T849.1-2004 定点仪 参考标准：DL/T849.2-2004 路径仪 参考标准：DL/T849.3-2004 高品质：关键部件全部采用进口元件，保证测试结果准确可靠：采用新型电流取样器，一种全新的取样方法 携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
产品概述

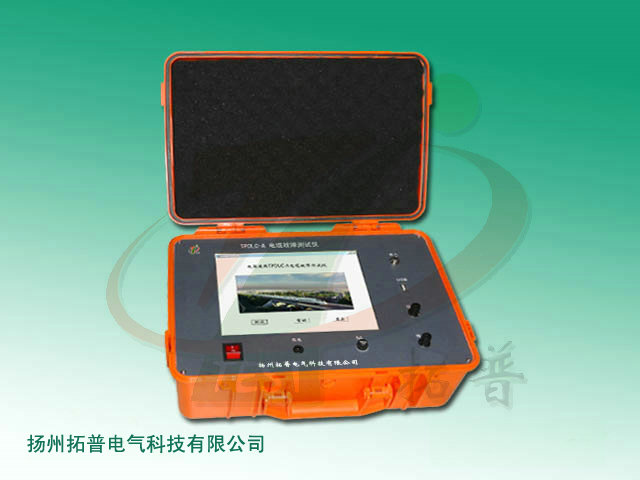

电缆故障测试仪它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。
电缆故障测试仪（闪测仪）可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。
电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘点的定位测试，线缆路径的探测以及线缆埋深的测试。
技术参数
1.电缆故障测试仪（闪测仪）
|
环境温度
|
－10℃～40℃
|
|
测量误差
|
粗测误差±1%
|
|
测试距离
|
不小于16km
|
|
短的测试距离（盲区）
|
1～3m
|
|
采样速率
|
25MHz
|
|
电源与功耗
|
交流或机内直流供电;AC 220V±10%，功耗不大于10W;DC 6V/7AH，功耗不大于6W
|
|
机内发送脉冲宽度与幅度
|
0.2μs,100～120V;2μs,150～160V
|
|
工作方式
|
低压脉冲、直流高压闪测及冲击高压闪测法
|
|
显示分辨率
|
V/50米、V为传播速度m/μs
|
|
显示方式
|
320×240 LCD液晶带背光显示
|
2.路径仪、定点仪
|
寻迹定位距离
|
市话电缆为3km，其它线缆可达20km
|
|
定位阻抗范围
|
0～5MΩ
|
|
定位精度
|
< ±10cm
|
|
埋深探测
|
<3m
|
