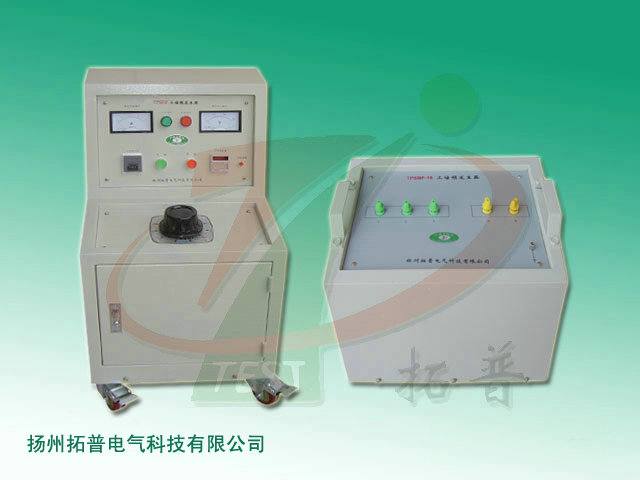

三倍频发生器_TP_ZCSF_15/3_技术资料
本产品根据中国标准《GB311-61》和原水电部《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
产品特点
1、采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上。
2、本装置设有过流保护，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。
3、采有零位启动保护功能，调压器不在零位不能启动。
4、计时声光报警，直观明了。
设备别称
感应发生器、三倍频感应发生器、三倍频感应耐压测试仪、三倍频电源发生器。
技术指标
1、TPSBF系列三倍频发生器工作电源：三相交流380V ±10％50Hz
2、TPSBF系列三倍频发生器额定容量：3KVA-30KVA（根据用户选择）
|
型号规格
|
额定容量（KVA）
|
输入电压（V）
|
输入电流（A）
|
输出电压（V）
|
输出电流（A）
|
输出频率（Hz）
|
重 量（kg）
|
|
5KVA/300V
|
5
|
380
|
7.6
|
300
|
16.7
|
150
|
28
|
|
5KVA/500V
|
5
|
380
|
7.6
|
500
|
10
|
150
|
28
|
|
10KVA/300V
|
10
|
380
|
15.2
|
300
|
33.3
|
150
|
45
|
|
10KVA/500V
|
10
|
380
|
15.2
|
500
|
20
|
150
|
45
|
|
15KVA/500V
|
15
|
380
|
22.8
|
500
|
30
|
150
|
60
|
|
20KVA/500V
|
20
|
380
|
30.4
|
500
|
40
|
150
|
75
|
|
30KVA/500V
|
30
|
380
|
45.6
|
500
|
60
|
150
|
95
|
|
50KVA/500V
|
50
|
380
|
76
|
500
|
100
|
150
|
135
|
信息整理：扬州拓奥普电力设备厂
