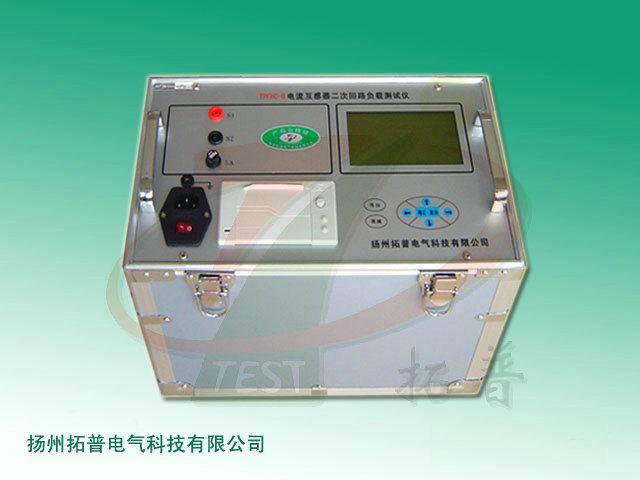

二次负荷测试仪_TP_YTC2150_技术参数

二次负荷测试仪提供电流互感器现场测试仪和电压互感器现场测试仪的二次负荷测量。 电压互感器二次实际负荷：电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。电流互感器二次实际负荷：电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。
规格参数：
1、环境条件：温度    ：－5°C～40°C
      相对湿度：<95%（25°C）
      海拔高度：<2500m
      外界干扰：无特强震动、无特强电磁场
2、主要技术指标：
（1）PT二次负荷测试
           导纳测量范围  ：0.1ms—50.0ms
           导纳测量准确度：二次电压（50V－120V）
                                           DX=±(1%×X+1%×Y±2个字)
                                           DY=±(1%×X+1%×Y±2个字)
                                           2个字——仪器的量化误差
（2）CT二次负荷测试
           阻抗测量范围  ：0.1Ω—50.0Ω
           阻抗测量准确度：DX=±(1%×X+1%×Y±2个字)
                                           DY=±(1%×X+1%×Y±2个字)
                                           2个字——仪器的量化误差电流表头：1%
信息整理：扬州拓奥普电力设备厂
