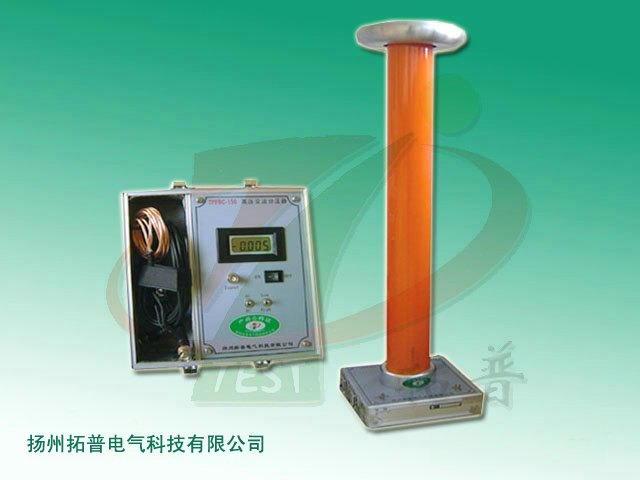

交直流分压器_TP_YCFRC_技术参数
FRC系列交直流分压器广泛应用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在密封的绝缘筒内部采用上等电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。该产品符合《DL/T846.1~2004高电压分压器测量系统技术条件》。
1.精度高
是高压静电电压表的更新产品；
2.读数方便
FRC系列数字分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数；
3.FRC系列数字分压器便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
技术参数
1.电压等级：50kV～400kV
2.种 类：电容型、电阻型、阻容型
3.电容型精度：AC:1.5%、AC:1.0%、AC:0.5%
4.电阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
5.阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
6.电阻温度系数：200ppM、100ppM、50ppM、25ppM
7.电容温度系数：-150ppM、-100ppM、-50ppM
8.电容介质损耗：损耗角正切值不大于10×10-4
9.电 容 量：8pF～1000pF
10.工作方式：
1)连续运行＜30分钟
2)连续运行＜60分钟
3)连续运行＜8小时
11.交流频率：30～300Hz(工频)
12.环境条件：
温 度：-25～40℃
湿 度：≤85%
13.分 压 比：1000:1、10000:1
14.仪器常规技术参数配置表：
信息整理：扬州拓奥普电力设备厂
1.精度高
是高压静电电压表的更新产品；
2.读数方便
FRC系列数字分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数；
3.FRC系列数字分压器便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
技术参数
1.电压等级：50kV～400kV
2.种 类：电容型、电阻型、阻容型
3.电容型精度：AC:1.5%、AC:1.0%、AC:0.5%
4.电阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
5.阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
6.电阻温度系数：200ppM、100ppM、50ppM、25ppM
7.电容温度系数：-150ppM、-100ppM、-50ppM
8.电容介质损耗：损耗角正切值不大于10×10-4
9.电 容 量：8pF～1000pF
10.工作方式：
1)连续运行＜30分钟
2)连续运行＜60分钟
3)连续运行＜8小时
11.交流频率：30～300Hz(工频)
12.环境条件：
温 度：-25～40℃
湿 度：≤85%
13.分 压 比：1000:1、10000:1
14.仪器常规技术参数配置表：
|
型号规格
|
测量电压范围
(kV) |
交直流分压器阻抗
(MΩ) |
|
|
FRC-50
|
AC0～50 DC0～70
|
320pF/650
|
|
|
FRC-100
|
AC0～100 DC0～140
|
160pF/1170
|
|
|
FRC-150
|
AC0～150 DC0～200
|
130pF/1690
|
|
|
FRC-200
|
AC0～200 DC0～250
|
100pF/2340
|
|
|
FRC-300
|
AC0～300 DC0～400
|
100pF/3380
|
|
|
FRC-400
|
AC0～400 DC0～500
|
75pF/4500
|
|
信息整理：扬州拓奥普电力设备厂
