超低频高压发生器_TP_GOZ-VLY-H_技术参数

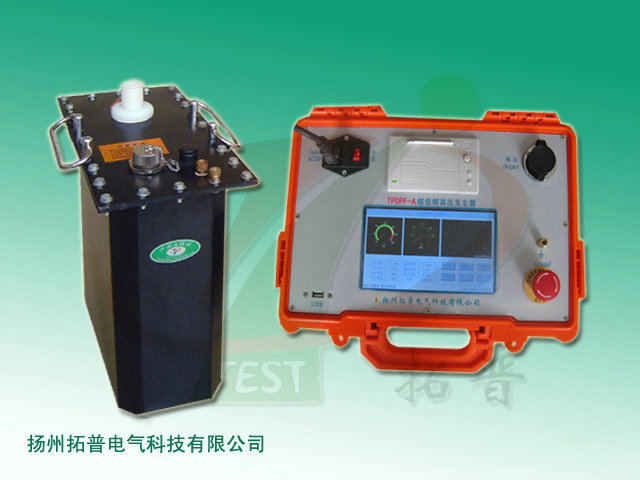

超低频高压发生器采用余弦方波作为输出源的一种新型超低频交流测试装置，根据《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，可广泛用于电缆、大型高压旋转电机非破坏性绝缘耐压试验，它结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。
现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么国外普遍采用这一方法的原因。
设备别称：程控超低频高压发生器,光控超低频高压发生器,超低频发生器,0.1Hz超低频高压发生器,超低频交流高压试验装置,超低频耐压试验装置
功能特点
1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
技术参数

型 号	额定电压	带载能力	保险管	产品结构、重量
VLY-H-30/1.1	30kV（峰值）	0.1Hz,≤1.1µF	5A	控制器：4㎏ 升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLY-H-40/1.1	30kV（峰值）	0.1Hz,≤1.1µF	6A	控制器：4㎏ 升压器：35㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLY-H-50/1.1	50kV（峰值）	0.1Hz,≤1.1µF	7A	控制器：4㎏ 升压器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLY-H-60/1.1	60kV（峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（30kV）：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLY-H-70/0.5	70kV（峰值）	0.1Hz,≤0.5µF	10A	控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（40kV）：50㎏
		0.05Hz,≤1µF
		0.02Hz,≤2.5µF
VLY-H-80/0.5	80kV（峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（50kV）：50㎏

信息整理：扬州拓奥普电力设备厂
