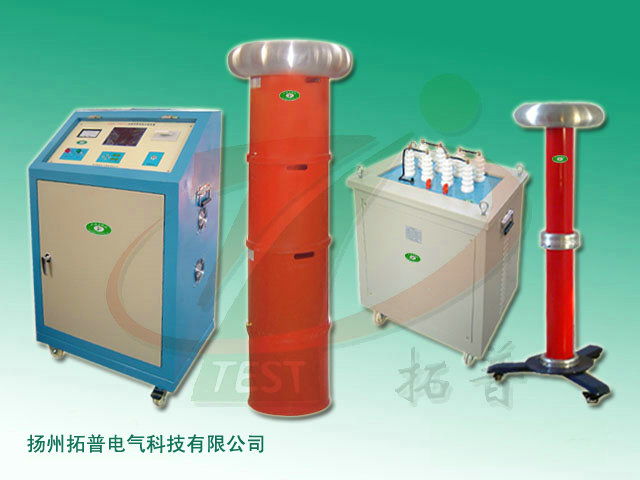

变频串联谐振试验装置_TP_NC-BPXZ_675KVA/108KV_技术参数

该装置主要针对 10kV、35kV 电缆、10kV、35kV 开关、互感器的交流耐压试验设计制造，电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又满足象 10kV 电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、 市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
主要特点
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
技术参数
技术参数
1、工作温度范围：-10℃～40℃
2、工作湿度范围：≤90%RH 不结露
3、适应海拔高度：＜2000m
4、仪器工作电源：AC220V±10%单相、50Hz
5、功率电源电压：AC380V±10%单相、50Hz
6、输出电压：0～108kV
7、输出容量：0～675kVA
8、变频电源输出频率范围：20Hz～320Hz
9、成套系统工作频率范围：30Hz～300Hz
10、频率调节分辨率：0.01Hz
12、装置测量准确度：1.0级
12、噪声：≤60dB
13、品质因数（Q值）：20～60
