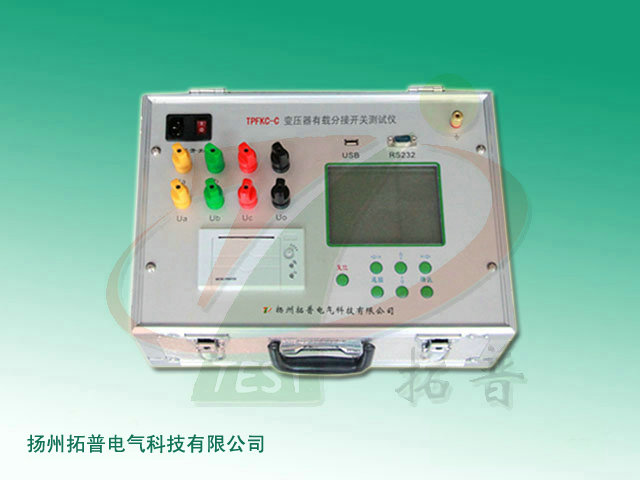

变压器有载分接开关测试仪_交直流_TP_CT3000AD_技术资料

变压器有载分接开关测试仪使用单相220V电源作为工作电源，将单相电源变换为三相AC 800V（有效值）标准试验用电源，送到需试验的变压器，经高精度传感器对输出的试验电流、电压、相角作高速采集，传输到信息处理模块，信息处理模块将这些信息量与自身实时更新的基础信息量进行比较，捕捉试验系统的瞬变点，将其前后一定范围内的信息存入记录卡，并在液晶屏幕上显示局部波形供试验人员诊断，交流测试装置提供智能分析功能，自动计算开关切换过程中的时间参数。
绝缘性能：
1、绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ；
2、测试装置绝缘水平应能耐受1500V交流电压(有效值)。
机内输出交流逆变电源：
1、电源频率：可调频率点（40Hz～60Hz范围内）；
2、输出电压：三相800V (有效值，随负载变化)；
3、输出容量：额定1000VA，瞬时输出1500VA(持续200ms时间，过载保护不动作)；
4、电压波形畸变率：＜2%；
5、电压相角：120°，相角差≯120°±1°。
机内输出直流恒流电源
1、开口电压24V；
2、电流1A、0.5A可选择；
