变频串联谐振试验装置_TP_CTSR_44kVA/44kV-22kV_技术参数

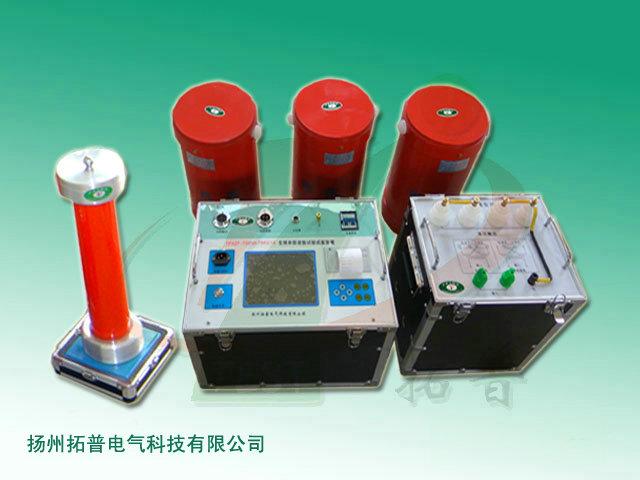

装置主要针对10kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。
基本功能：
1、该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
被试品对象
1、满足10kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.3755uF,最高试验电压不超过22kV。
2、满足10kV，4000~7700kW电机的交流耐压试验，试验频率45~65Hz，电容量≤0.05~0.1uF,最高试验电压不超过16kV。
3、满足10kV，2500kVA及以下的电力变压器、电容量≤0.01uF,试验频率45~65Hz，最高试验电压不超过40kV。
试验时关系列表
|
设备组合/试品
|
电抗器22kVA/22kV两节
|
激励变压器输出端选择
|
|
|
10kV/300mm2交联电缆(试验电压22kV)
|
长度1000m
|
使用电抗器2节两并联
|
1kV
|
|
10kV电机电缆
(试验电压16kV)
|
4000~7700kW
|
使用电抗器1节
|
1kV
|
|
10kV电力变压器
(试验电压40kV)
|
2500kVA
|
使用电抗器两节串联
|
3kV
|
整套装置参数：
1、额定容量：44kVA
2、输入电源：单相380V电压，频率为50Hz；
3、额定电压：22kV; 44kV
4、额定电流：2A; 1A
5、工作频率：30-300Hz；
6、波形畸变率：输出电压波形畸变率≤1%；
7、工作时间：额定负载下允许连续60min；
8、温 升：额定负载下连续运行60min后温升≤65K；
9、品质因素：装置自身Q≥30(f=45Hz)；
10、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11、测量精度：系统有效值1.5级；
12、工作环境
环境温度：－15 –45 ℃;
相对湿度：≤90%RH;
海拔高度：≤2500米；
系统配置参数
1、激励变压器JLB-3kVA/1kV/3kV/0.4kV：1台
a)额定容量：3kVA
b)输入电压：380V，单相；
c)输出电压：1kV；3kV
d)输出电压：3A；1A
e)结 构：干式；
2、变频电源CTSR-3kW/380V：1台
a)额定输出容量：3kW（以铭牌为准）
b)工作电源：380V，工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：7.9A
e)额定输出电流：7.5A
f)输 出 波 形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度： 0.1%
l)运 行 时 间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n)噪 声 水 平：≤50dB
3、高压电抗器DK -22kVA/22kV：2节
a)额定容量：22kVA
b)额定电压：22kV
c)额定电流：1A
d)电 感 量：110H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结 构：干式；
4、电容分压器FRC-50 kV/1000pF：1套
a) 额定电压：50kV
b) 工作频率：30-300Hz；
c) 过电压最高整定值为额定电压的1.1倍；
d) 在对非容性试品试验时，兼作谐振电容用；
e) 分压器本体介质损耗：≤0.5%
g)分压比：1000：1（以铭牌为准）
5、谐振电容XZC-20/40 kV-40000/20000pF：1套
a)额定电压：40kV
b)工作频率：30-300Hz；
c)过电压最高整定值为额定电压的1.1倍；
d)在对非容性试品试验时作谐振电容用；
f)本体介质损耗：≤0.5%
信息整理：扬州拓普电气科技有限公司
