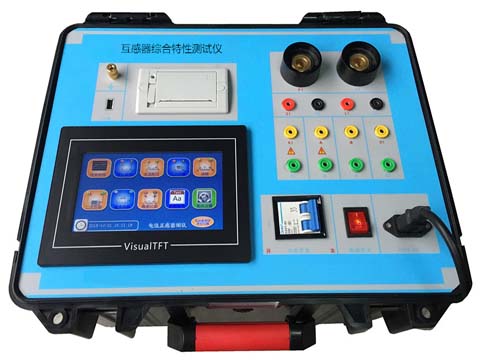

互感器伏安特性测试装置_触摸屏_TP_L4-2500/600_技术参数
设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准
GB 1207-2006、GB 1208-2006
主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
测试仪主要技术参数： （见表2）
工作条件要求
1、 输入电压 220Vac±10%、额定频率 50Hz；
2、 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、 参数对应的环境温度是23℃±5℃；
信息整理：扬州拓奥普电力设备厂
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准
GB 1207-2006、GB 1208-2006
主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能：（见表1）
|
CT（保护类、计量类）
|
PT
|
|
• 伏安特性（励磁特性）曲线
|
• 伏安特性（励磁特性）曲线
|
|
• 自动给出拐点值
|
• 自动给出拐点值
|
|
• 自动给出5%和10%的误差曲线
|
• 变比测量
|
|
• 变比测量
|
• 极性判断
|
|
• 比差测量
|
• 比差测量
|
|
• 相位（角差）测量
|
• 相位（角差）测量
|
|
• 极性判断
|
• 交流耐压测试
|
|
• 一次通流测试
|
• 二次负荷测试
|
|
• 交流耐压测试
|
• 二次绕组测试
|
|
• 二次负荷测试
|
• 铁心退磁
|
|
• 二次绕组测试
|
|
|
• 铁心退磁
|
|
测试仪主要技术参数： （见表2）
|
项 目
|
参 数
|
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
|
设备输出
|
0～2500Vrms， 5Arms（20A峰值）
注：0～5A为真实值，大于5A～20A为计算值
|
|
|
大电流输出
|
0～600A
|
|
|
励磁精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
|
二次绕组
电阻测量
|
范围
|
0.1～300Ω
|
|
精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
|
二次实际
负荷测量
|
范围
|
5～500VA
|
|
精度
|
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
|
|
|
相位测量
（角差）
|
精度
|
4min
|
|
分辨率
|
0.1min
|
|
|
比差
|
精度
|
0.05%
|
|
CT
变比测量
|
范围
|
≤25000A/5A（5000A/1A）
|
|
精度
|
≤0.5%
|
|
|
PT
变比测量
|
范围
|
≤500KV
|
|
精度
|
≤0.5%
|
|
|
工作环境
|
温度：-10℃ ～ 40℃，湿度：≤90%，
海拔高度：≤1000m
|
|
工作条件要求
1、 输入电压 220Vac±10%、额定频率 50Hz；
2、 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、 参数对应的环境温度是23℃±5℃；
信息整理：扬州拓奥普电力设备厂
