变压器短路阻抗测试仪_TP_FLDZK-D_技术参数

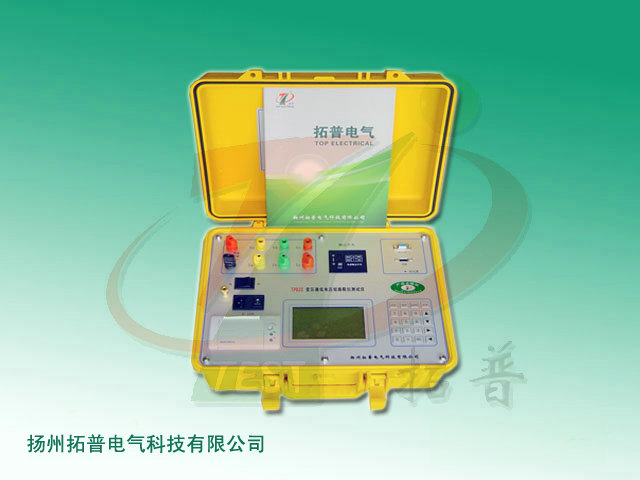

变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。
功能特点
1、短路阻抗的测量：用于变压器的低压短路阻抗实验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数；
2、空载损耗的测量：仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗；
3、负载损耗的测量：显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量；
4、分相测量：用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数；
5、零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻；
6、仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示；
7、仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相阻抗值、三相阻抗电压百分比、三相电抗值、三相漏感值、三相平均电压、平均电流、三相总功率和相关数据。仪器采用中文菜单，中文提示，操作简单；
8、仪器备有U盘接口，可随时将仪器内存储的数据导入U盘，仪器测试时可直接存入U盘；
9、内置存储器，掉电不丢失，仪器可存储400组数据；
10、系统自带打印机，可打印测试数据， 也可打印内存浏览数据；
11、长久日历、时钟功能，可进行时间校准。
技术参数
