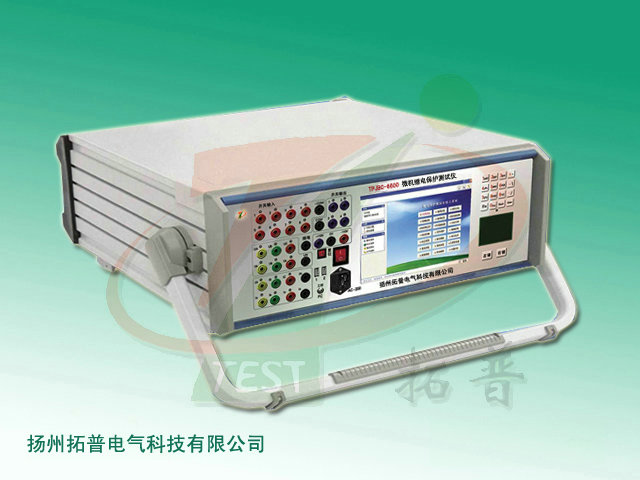

六相_继电保护测试仪_TP_FLDJB-1200T_技术参数

本设备具有6相电压6相电流输出，适用于各种类型继电保护装置试验。六相继电保护测试仪每相电压可输出120V，每相电流30A，六相电流并联可输出180A，该仪器采用高性能工控机作为控制微机，直接运行Windows操作系统装置面板带有10.4寸LED显示屏，触摸板鼠标和优化键盘，不用外接鼠标或键盘可直接使用，装置背板设有USB口，通信口等可方便的进行数据存取，数据通信和进行软件升级等。
功能特点
1、满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便；
2、满足GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足DL/T 624-2010《继电保护微机型试验装置技术条件》的标准；
3、Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等；
4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃；
5、设备内置有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度；
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定；
8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用；
9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法；
10、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验；
11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用；
12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
技术参数
