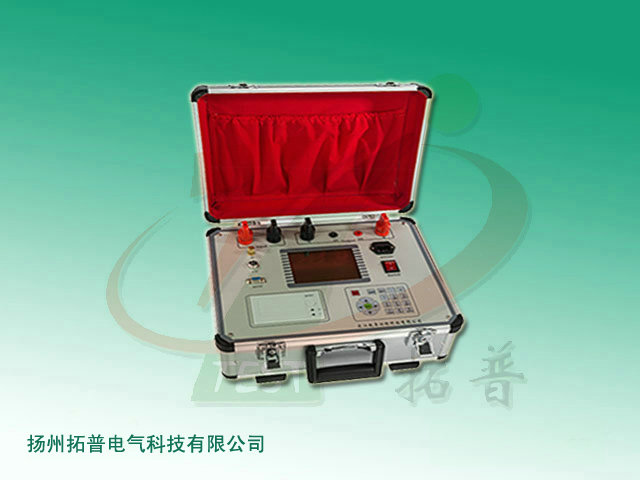

发电机转子交流阻抗测试仪_TP_ZC-401A_技术参数

发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器可以全自动、手动(单向或双向)测量转子绕组的电压、电流、阻抗、功率、相位角等参数。
功能特点
1、全自动采集、测量、显示、存储、打印测量参数和阻抗特性曲线（电压、电流、阻抗、功率、频率、设备编号、时间等）。
2、超大量程，能自动和手动测量发电机转子交流阻抗及其特性曲线。
3、内置大容量存储器，可存储测试数据。
4、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。
5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。
技术指标
1、交流阻抗：0～6kΩ     0.2级
2、交流电压：0～600V     0.2级
3、交流电流：0～120A     0.2级
4、有功功率：0～72kW     0.2级
5、频    率：40～75Hz    0.2级
6、工作电源：AC 220V±10%、50Hz±1Hz
7、使用条件：环境温度：-10℃～40℃
             环境湿度：≤85%RH
             海拔高度：＜2500m
8、绝缘强度：
（1）电压、电流输入端对机壳的绝缘电阻≥100MΩ。
（2）工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟试验。
信息整理：扬州拓奥普电力设备厂
