变频式伏安特性测试仪_TP_CTP-1000A_技术参数

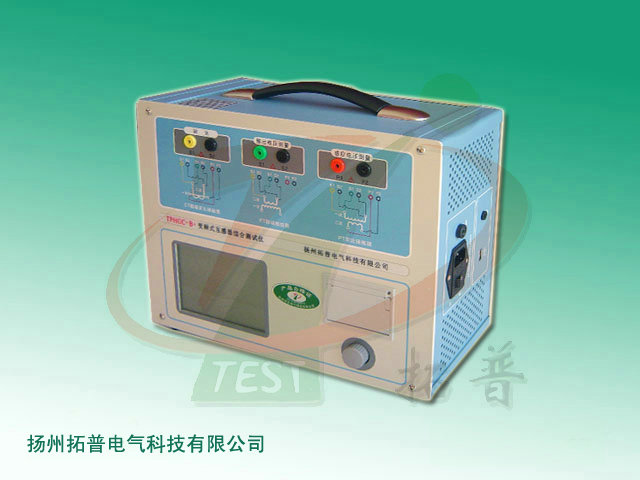

TPCTP-1000A变频式伏安特性测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新型CT、PT测试仪器。
功能特点
1、功能全面，既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工
作效率，方便现场开展互感器现场检定工作。
3、可准确测量变比差与角差，比差最大允许误差0.1%，角差最大允许误差5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。
4、基于变频法测试CT/PT伏安特性曲线和10%误差曲线输出大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其它各项测试都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数:动态显示参数设置，根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、装置可存储1000组测试数据，掉电不丢失。
13、易于携带，装置重量<9Kg。
测试功能
1、励磁特性试验。
2、变比试验。
3、相位和极性试验。
4、CT各种一次电流及各种负荷时的比差、角差测量。
5、CT二次绕组电阻测量。
6、CT二次回路负荷测量。
7、CT暂态特性测试与分析。
8、测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30kV的CT、变压器套管CT、各电压级PT等。
9、拐点电压/电流、10%（5%）误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。
技术参数
1、工作电源：AC 220V±20%、50Hz
2、输出电压：0～180V（RMS）
3、输出电流：0～12A（RMS）、峰值36A
4、CT变比测量范围：1～30000
5、PT变比测量范围：1～30000
6、电压测量：准确度：±0.2%
7、变比测量：准确度：±0.2%
8、相位测量：准确度：±5’、分辨率：0.5’
9、二次绕组电阻测量范围：0～300Ω、分辨率：0.2mΩ、精度：0.5%±2mΩ
10、交流负载测量：0～300VA、精度：0.5%±0.02VA
11、工作条件：温度：-10℃～50℃、湿度：≤90%
信息整理：扬州拓奥普电力设备厂
