变压器有载调压开关在线监测系统图文资料

变压器是电力系统中重要的电力设备之一。其在电能传输和分配中起到关键作用。有载调压开关装置是变压器完成有载调压的关键部件，也是电力变压器中唯一需要动作的部件，随着有载调压变压器在电网的应用增多，有载调压开关的故障也在增加。为保证变压器的正常运行、延长其使用寿命，有载调压开关在线监测装置已成为必要的监测设备。

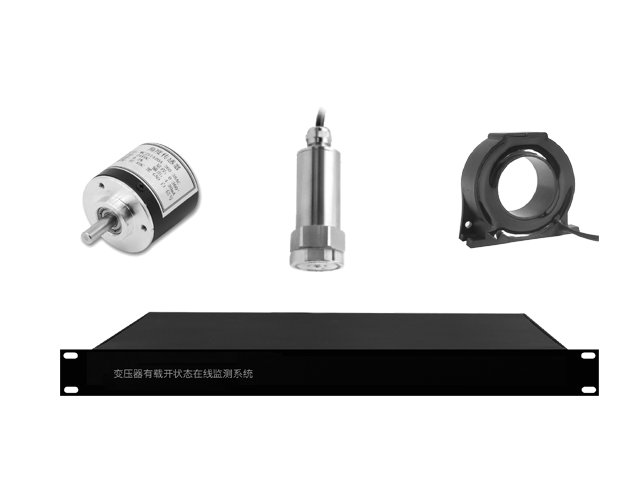

变压器有载调压开关在线监测系统，主要包含穿心式电流传感器、振动传感器、角度传感器、智能监测单元及服务器终端等设备。主要监测有载调压开关的机械振动信号、驱动电机旋转角度、驱动电机电源电流信号为监测与分析的原始信号，经信号调理及滤波放大后采集到监测单元。网络实时传输到服务器。完成数据存储与分析。该系统支持电力设备行业标准通讯接口包括Modbus,IEC61850等。
功能特点
采样高精度传感器抗电磁干扰设计，适应变压器复杂电磁环境；
实时监测界面、记录机械动作曲线、电力波形；
多维度故障分析，内置专家数据库，支持常见故障的自动诊断；
振动幅值、频谱特性、切换动作时间、驱动电机电流波形等功能；
支持模块化拓展，可按需配置监测模块，可集成温度、压力等附加传感器。
技术参数

科目	参数	备注
振动传感器	量程:±50g 精度:100mv/g
电流传感器	量程:0～10A(可定制)精度:1%
角度传感器	量程:0～360°精度:±0.1°	可选
掉电故障输出	内置故障、掉电报警	继电器信号
工作电源	宽电压输入85-265VAC,100-370VDC 50HZ	支持交直流
工作温度	-40℃～+85℃
安装方式	监测单元:壁挂式、或1U 传感器:定制工装
后台系统	Linux 内置智慧电力软件
协议输出	支持Modbus、IEC61850等

信息整理：扬州拓普电气科技有限公司
