交直流耐压试验装置_TH-BY10S_技术参数

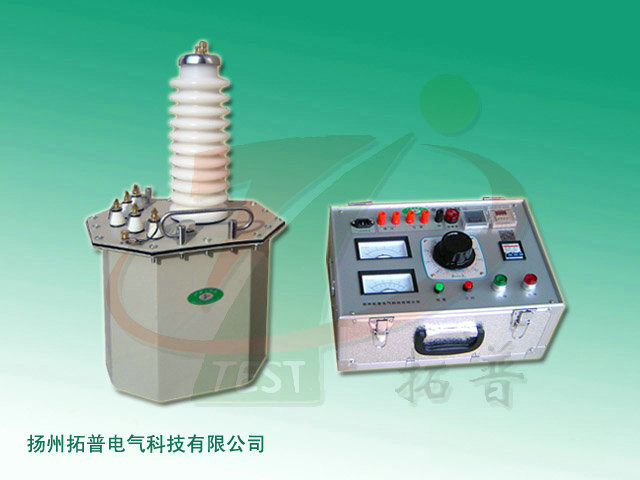

交直流耐压试验设备是根据DL/T848.2-2004行业标准而设计生产的。全套装置由高压试验变压器和控制（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
1.1 主要功能与技术参数
产品为分体式设计。 本系列操作台是由接触式调压器及控制、保护、测量、信号电路组成。通过接入220V工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值）
1.1主要功能 交直流耐压检测仪器控制（台）是根据高压试验变压器使用范围而设计生产的，其功能有：合闸声光报警；计时声光报警；高压电压直读；（数显）；耐压试验时间自由设定（数显）；手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，报警器报警； 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；控制箱带有交流二次电流监视功能。移动式结构
1.2技术参数
1.2.1试验变压器
规格：15KVA/20KV变压器为油浸式试验变压器，不降低性能的情况下，尽量减小体积减轻重量。 线圈绕组采用高强度铜漆包线绕制，优质冷轧硅钢卷绕的铁芯，有效地削弱了漏磁，做直流耐压试验只需将高压套管上短路杆旋松抽出就可得到直流，将微安表串接在高压硅堆上可直接读出二次直流泄露电流值。
相 数：单相
额定容量：15kVA
额定电压：励磁绕组
低压绕组：0.2kV；
高压绕组：AC20kV、DC28KV；
测量绕组：0.1KV
额定电流：
励磁电流：75A ；
高压电流：AC 0.75A、DC 0.2A。
波形畸变率：≤3%
空载电流：＜5%
阻抗电压：＜12%
测量绕组电压比：200：1
绝缘水平：低压输入端子对地工频耐压水平3kV/1min，高压绕组在1.1倍额定电压下，工频感应耐压一分钟无闪络。
介质损耗：＜0.5%
噪声：≤60db
外观颜色：变压器为浅灰色。
运行时间：60分钟。
1.2.2.调压控制台
相数：单相
频率：50Hz
调压方式：手动调压.零位起动
额定容量：15kVA
额定电压：
输入电压：220V
输出电压：0～230V
额定电流：输入电流750A
输出电流：0～68 （15分钟）
波形畸变率：≤3%
显示表计：调压器输出电流（A），试验变压器输出电压(KV),高压输出电流（mA）指针式，1.5级
功能：具有操作灵活、过流脱扣可靠、计时准确及造型美观等优点，并具有零位启动功能。带交流二次电流监视功能。
1.2.3.交直流两用分压器 型号 ZQF30
标称电容量：300pF
额定电压：AC/DC 30KV
标称分压比：1000:1
介质损耗：＜0.5%
测量精度：AC 1.0级/DC 1.0级
绝缘水平：低压输出端耐压水平3kV/1min, 高压输出端耐压水平1.1倍额定电压/1min,
运行时间：在100%UH、下从环境温度开始允许运行15分钟
1.2.4.直流微安表
测量范围：0-2000μA
精度：1.5级
1.3设备的使用条件 使用地区海拔高度不超过3000M 环境空气温度范围为-10～+45℃ 环境空气相对湿度+25℃时为90%；
海拔高度：不超过1000m；
抗震能力：8级裂度；
大气压力：0.1MPa
大气湿度：11g/m3
使用环境：户内； 无导电尘埃；
无火灾及爆炸危险； 不含有腐蚀金属和绝缘的气体存在； 电源电压的波形为实际正弦波,波形畸变率<3%； 设有一可靠接地点，接地电阻<0.5 使用与维护
开箱时应检查设备的完好与否；特别是接线端子是否松动，调压器的碳刷与调压器表面是否接触良好。
严格按操作程序操作，在使用前请仔细阅读说明书。
长期不用，在重新使用前应用2500V兆欧表检查主回路对地绝缘电阻，其值不应低于1.5MΩ。
信息整理：扬州拓奥普电力设备厂
