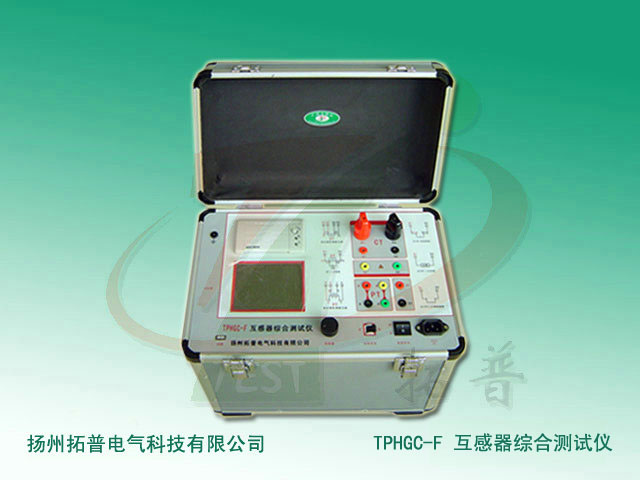

互感器综合测试仪_TP_SVA-303A+_技术参数

全自动型互感器综合测试仪仅需进行简单的数字设定：设定高测试电压、大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动，快捷、简单、精确、方便。
1、功能全面
• 可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。
• 内设功能状态说明，无需说明书，极易操作、掌握。
2、输出电压高、容量大
• 伏安特性试验：单机大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
• 调压分辨率小可以达到0.15V
3、大屏幕全汉化图形界面、旋转鼠标操作
• 测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
• 面板自带打印机，可随时打印曲线图及测试数据。
• 操作采用光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
4、附加功能全面
• 带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
• 具有数据查询、浏览、打印、清空等功能。
• 拐点自动计算功能，试验数据筛选打印功能。
• 背光软件调整功能；自带日期/时间功能。
• 带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
• 带有U盘接口，可通过接口将数据上传至U盘进行存储。
• 单机一体化，重量轻，方便携带，便于流动试验。
技术参数
1、工作电源：AC 220V±10% 、50Hz
2、设备输出：0～2500V（0-20A）
3、电流输出：0～600A（0-5V）
4、二次绕组电阻测量：
   范围：0～300Ω、精度：0.5%±1mΩ
5、二次实际负荷测量：
   范围：0～300VA、精度：≤0.5%
6、CT/PT角差测量：
   精度：±4min、分辨率：0.1min
7、CT/PT比差测量：
   精度：≤0.05%、分辨率：0.1
8、CT变比测量：
   范围：1-50000、精度：≤0.5%
9、PT变比测量：
   范围：1-10000、精度：≤0.5%
10、工作温度：-10℃～40℃
11、环境湿度：≤90%
12、海拔高度：≤1000m
