拓奥普_TPZBC-E_变压器变比测试仪_操作规范

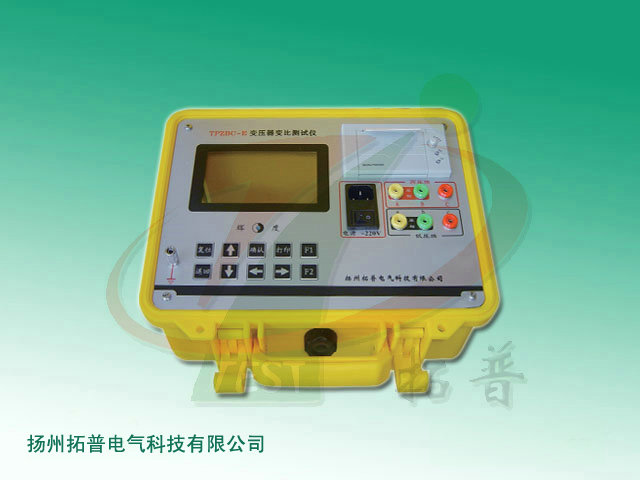

传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的资料。TPZBC-E变压器变比测试仪克服了传统变比电桥测试的缺点。屏幕采用一次完成三相变比测试，测试速度快，准确度高。大大节省了现场测试时间，为客户的试验带来了很高的效率。测试全过程采用自动程序控制，不会误操作。全中文液晶显示，清淅度高。仪器自带微型打印机，可自动打印测试结果。
1使用条件：
使用环境温度：-10～40℃
使用环境湿度：≤90％
2技术参数：
2.1供电电源：交流220V ±10%、频率50±1Hz；
2.2量程：0.9～10000
2.3精确度：0.2% 2字（1000以下） 0.5% 2字（1000以上）
2.4分辨率：最小0.0001
2.5输出电压：160V、10V 自动换档
3 测试与操作方法
3.1接线：
根据被测试变压器的具体情况正确联接测试线夹。
3.1.1单相变压器：高压端电缆的黄、绿线夹接被测变压器高电压侧的接线端，低压端电缆的黄、绿线夹接被测变压器低电压侧的接线端。
3.1.2三相变压器：将高压端和低压端电缆的3色夹钳按黄、绿、红各对应高压A相、B相、C相和低压a相、b相、c相连接。
3.2变比测量：
仪器接线完成后,插上电源线，打开电源开关，屏幕显示见图2。
图2
4秒钟后屏幕显示见图3。
图3
3.2.1如果直接测量变比，此时可以直接按F1键直接进入测试，显示“正在测试”，测试结果显示如图4所示。
图4
此时，可以使用功能键F1、F2分别操作仪器进行“重测”、“存储”,如果需要打印可以按打印键打印当前显示的数据，当选择存储时仪器内部可以存储50组数据。
3.2.2如果需要改变参数，在图2所示主菜单按下F2键，则屏幕显示见图5。
图5
向左向右键按下，光标可以在各个参数之间上下循环移动，可将光标移动到需要改变的参数上；
向上向下键按下，图5的状态可以改变高压方式，选择项目包括“Y”、“D”、“单”、“Z”,可以循环选择，选择“单”，测试时可以测量单相变压器或PT；光标在其他位置时可以改变数字的大小；
返回键按下，菜单返回到开机初始菜单；测试单相变压器时，结果显示如图4所示,如果选择三相测试时,测试结果如图6所示。
图6
3.2.3如果调阅仪器内部存储的历史数据，在开机初始菜单下按下“F2”键，数据显示如图7所示。
图7
按向上向下键改变选择的记录号,按F1键清除当前记录，按F2键清除全部记录。
3.3时间设置：在开机图3界面下，按返回键，屏幕显示如下：
此时按向上向下键修改当前数值，按向左向右键使光标左右移动，改变所需修改的时间。修改结束后按确认键退出。
图8
3.4 操作事例：
3.4.1Y-d-11，电压组合110±8×1.25%/10.5KV 的变压器。
按图9进行接线。
图9
打开电源开关显示出主菜单（见图3），此时按确认键，显示见图5。此时可输入额定变比值，按照变压器铭牌上的高压端9分接电压值110.0，低压电压10.5，计算出额定变比10.476，输入额定变比10.476，分接总数09，分接间距1.25%，输入完成后，按返回键返回到主菜单，按F1键，仪器开始测量，测量结果见图10所示。
图10
此时，可按F1键重测一次，F2键存储数据，打印键打印数据，按复位键返回主菜单。
3.4.2单相变压器，电压组合525/√3±8×1.25%/20，按图11接线。
图11
打开电源开关，显示主菜单（见图3），操作与上例相似，只是额定变比的计算要注意，变压器铭牌高压端9分接电压值（525/1.732=）303.1，低压侧电压20，计算值是303.1/20=15.155，输入到额定变比位置，在参数设置时，将高压方式改成“单”，然后进行测试。测试结果与图4相似。
4 注意事项：
4.1 本仪器在户内、户外均可使用，但应避开雨林、腐蚀气体、尘埃过浓、高温高压、阳光直射等场所，以及避免剧烈震动。
4.2 仪器的使用、维修、护理和调整应由专业人员进行。
4.3 使用仪器测试前应对接线进行确认，并确保接头无松动现象，确认无误后方可进行试验。
4.4有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。
4.5本仪器分接位置的设置按高压侧调压设计，是假设1分接为最高电压档位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。
4.6 在测试过程中禁止移动测试夹和供电线路，一定要等断开电源后拆线。
