便携式_LJJ_雷电计数器校验仪_使用方法

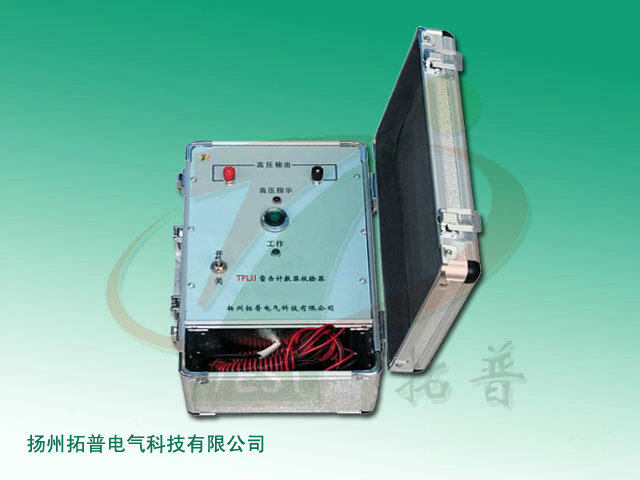

LJJ型雷电计数器校验仪是校验雷电记数器的专用仪器,将此仪器带到现场,只需几秒钟的时间,即可完成你的试验任务,是校验雷电计数器很理想的小型测试仪器。
主要技术指标
1.电源   50HZ   220V±10V         20W
2.输出电压      直流1000V±50V   正弦波
3.脉冲电流      50-100MA
4.电容470UF*4
试验方法:
1.将该仪器的高压输出端与雷电计数器的电极用两根导线并联。
2.将仪器的电源接入220V，50Hz电源，打开电源开关，工作指示灯亮，表示仪器已开始工作。
3.电源开关打开后，在3秒钟内，工作指示灯亮，说明仪器内高压已产生，这时按一下工作按钮，雷电计数器应动作，如果不动作，应检查雷电计数器是否有故障。
注意事项:
1.试验完毕后,应立即拔掉电源开关。
2.不要将仪器放在潮湿的地方。
信息整理：扬州拓普电气科技有限公司


附：TPZGS-V 雷击计数器动作测试仪产品简介

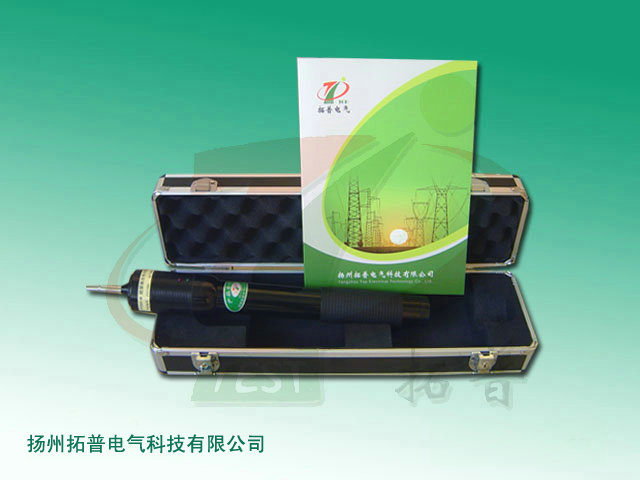

TPZGS-V 雷击计数器动作测试仪外型美观，携带使用方便，它替代了传统的笨重测试仪器和测试方法用于避雷器计数器指针归零等动作试验，受到了广大专业人员的欢迎。
使用方法
1、使用前应先在仪器尾部插孔插接好随机附带的地线插头，接地线夹接地。
2、根据计数器安装高度，在未接通电源前将头部伸缩导电杆拉出到合适长度。
3、电源开关设在器身与头部之间，任意方向旋转90度，听到“喀嗒”声后即表示电源接通，反之为电源关闭。接通电源后绿灯亮，待红灯亮（约3～5秒）即可通过头部伸缩导电杆对避雷器计数器进行测试。
4、打开电源后严禁用手触摸伸缩导电杆，以防触电。
5、该仪器无须关闭电源可反复进行测试（每次充电时导电杆应离开试品）。
6、试验完毕后，先关闭电源，然后将头部导电杆对尾部地线放电后，才可将仪器收起。
7、该仪器采用四节一号电池供电，可供大于2000次的放电测试。若电池电量不足时会延长充电时间，应及时更换。
8、如果长期不使用该仪器，请旋转仪器底部将电池取出。
技术指标
1、工作电源：DC 6V（一号电池四节）
2、输出电压：800～1000V
3、产品重量：780g
4、几何尺寸：φ36×375、头部为φ50×100
