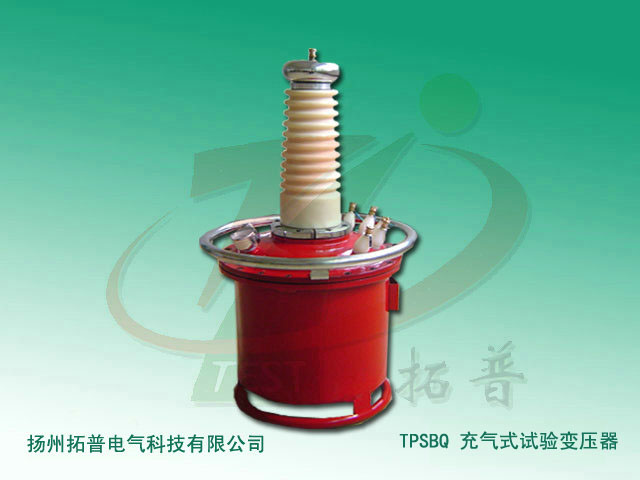

充气式试验变压器_TP_YCD-Q_功能指标
充气式试验变压器满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。
功能特点
● 产品采用一次压制而成高压套管
● 套管与气桶之间完全隔离加上所有连接部分采用进口O型密封圈密封，彻底解决了常见的变压器漏气的问题
● 睡式铁芯设计,有效提高产品的抗震性
● 所有产品均可通过1.1倍感应耐压试验
● 采用纯净SF6作为绝缘介质
● 高低压线采用高强度聚酯、无氧铜杆漆包线
● 铁芯采用全新武钢二硅冷轧硅钢卷片
技术指标
●输入电压：10kVA及以下为AC200V 10kVA以上为AC400V
●空载损耗：＜10%
●短路阻抗：＜10%
●变比误差：＜1%
●仪表电压：100V
|
型号
|
输入电压
|
输出电压
|
低压电流
|
高压电流
|
外形尺寸(mm)
|
重量(kg)
|
|
3/50
|
AC200V
|
50kV
|
15A
|
60mA
|
Φ300Х690
|
35
|
|
5/50
|
25A
|
100mA
|
Φ300Х690
|
35
|
||
|
10/50
|
50A
|
200mA
|
Φ375Х750
|
60
|
||
|
15/50
|
AC400V
|
37.5A
|
300mA
|
Φ420Х800
|
70
|
|
|
20/50
|
50A
|
400mA
|
Φ440Х820
|
85
|
||
|
30/50
|
75A
|
600mA
|
Φ386Х840
|
100
|
||
|
50/50
|
125A
|
1000mA
|
Φ416Х910
|
120
|
||
|
5/100
|
AC200V
|
100kV
|
25A
|
50mA
|
Φ300Х1300
|
65
|
|
10/100
|
50A
|
100mA
|
Φ475Х1300
|
65
|
||
|
15/100
|
AC400V
|
37.5A
|
150mA
|
Φ390Х1320
|
85
|
|
|
20/100
|
50A
|
200mA
|
Φ400Х1340
|
100
|
||
|
30/100
|
75A
|
300mA
|
Φ410Х1360
|
110
|
||
|
50/100
|
125A
|
500mA
|
Φ460Х1410
|
125
|
||
|
15/150
|
150kV
|
37.5A
|
100mA
|
Φ390Х1800
|
100
|
|
|
20/150
|
50A
|
133mA
|
Φ415Х1800
|
110
|
||
|
30/150
|
75A
|
200mA
|
Φ430Х1800
|
125
|
||
|
50/150
|
125A
|
333mA
|
Φ490Х1850
|
140
|
||
|
20/200
|
200kV
|
50A
|
100mA
|
Φ510Х2150
|
140
|
|
|
30/200
|
75A
|
150mA
|
Φ530Х2150
|
160
|
||
|
50/200
|
125A
|
250mA
|
Φ550Х2150
|
240
|
