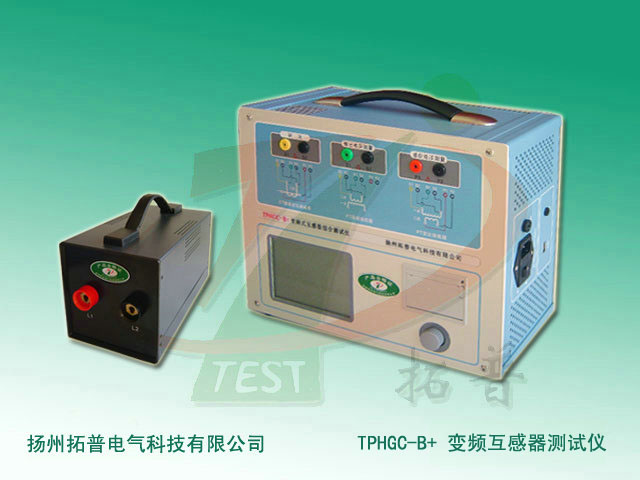

变频式互感器特性测试仪_TP_YCVA-3_技术资料
变频式互感器特性测试仪主要设计用于对各种保护类、计量类、TP类、GIS套管等（CT和PT）互感器特性进行全自动测试，适用于实验室也适用于现场检测。参考标准：GB 1207-2006、GB 1208-2006（IEC 60044-1）、GB16847-1997（IEC 60044-6）。
技术特点
• 支持检测CT和PT（保护类、计量类、TP 类）稳态和暂态等参数.
• 采用先进的变频电源技术，（伏安特性）励磁拐点电压高达40KV.
• 自带0-150A电流输出、可做CT二次回路通道完整性检测，非常适用于输变电工程、安装公司等。
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示界面.
• 按规程自动给出（励磁）拐点值.
• 高精度、支持检测0.2S级互感器
• 自动给出5%和10%误差曲线.
• 可保存3000组测试数据，掉电后不丢失.
• 支持U盘转存数据，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便，非常利于现场测试.
主要测试功能
• 支持检测CT和PT（保护类、计量类、TP 类）稳态和暂态等参数.
• 采用先进的变频电源技术，（伏安特性）励磁拐点电压高达40KV.
• 自带0-150A电流输出、可做CT二次回路通道完整性检测，非常适用于输变电工程、安装公司等。
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示界面.
• 按规程自动给出（励磁）拐点值.
• 高精度、支持检测0.2S级互感器
• 自动给出5%和10%误差曲线.
• 可保存3000组测试数据，掉电后不丢失.
• 支持U盘转存数据，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便，非常利于现场测试.
主要测试功能
|
CT（保护类、计量类、TP 类）
|
PT
|
|
• 伏安特性曲线（励磁特性）
|
• 伏安特性曲线（励磁特性）
|
|
• 自动给出拐点值
|
• 变比测量
|
|
• 自动给出5%和10%的误差曲线
|
• 极性判断
|
|
• 变比测量
|
• 二次绕组电阻测量
|
|
• 比差测量
|
• 二次实际负荷测量
|
|
• 相位测量（角差）
|
• 铁心退磁
|
|
• 极性判断
|
|
|
• 二次绕组电阻测量
|
|
|
• 二次实际负荷测量
|
|
|
• 一次通流试验（二次回路检查）
|
|
|
• 铁心退磁
|
|
|
• 剩磁系数(Kr)
|
|
|
• 准确限值系数（ALF）
|
|
|
• 二次时间常数(Ts)
|
|
|
• 励磁电感（LU）
|
|
|
• 暂态面积系数（Ktd）
|
|
|
• 峰瞬误差 （Er）
|
|
技术参数
|
项 目
|
参 数
|
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
|
设备输出
|
0～220Vrms， 5Arms（20A峰值）
|
|
|
输出电流
|
0～150A
|
|
|
等效励磁电压
|
30KV
|
|
|
二次绕组
直阻测量 |
范围
|
0.1～300Ω
|
|
精度
|
±0.5%、分辨率0.1
|
|
|
二次实际
负荷测量 |
范围
|
5～1000VA
|
|
精度
|
±0.5%
|
|
|
CT/PT比差测量
|
精度
|
±4min
|
|
CT/PT角差测量
|
精度
|
±0.05%
|
|
CT
变比测量 |
范围
|
1-10000
|
|
精度
|
±0.5%
|
|
|
PT
变比测量 |
范围
|
1-10000
|
|
精度
|
±0.1%
|
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤2000m
|
|
|
尺寸、重量
|
尺寸：380mm × 240mm × 180mm ，重量：≤12Kg
|
|
