继电保护测试仪

产品简介

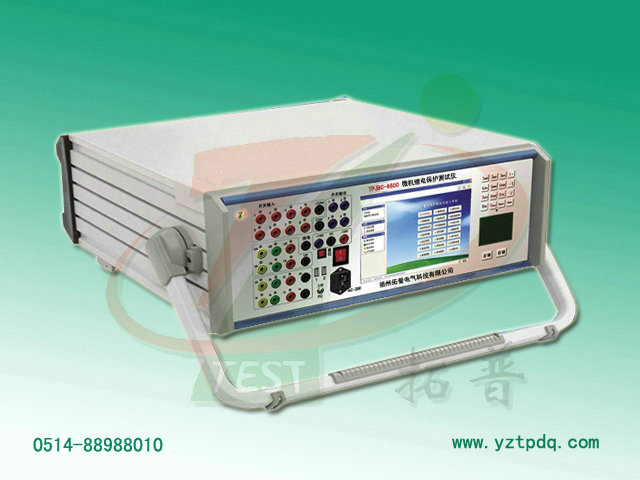

    TPJBC-6600 继电保护测试仪充分运用现代微电子技术和电力电子技术而实现的一款微机继电保护测试仪，它采用DSP和开关放大器技术，单机独立运行功能强大，再配以PC软件，使其能联接电脑运行，功能上把电流输出扩展到六相，而其体积和重量只有传统仪器的一半。
    TPJBC-6600继电保护测试仪采用模块化设计，所有插件之间独立，只需要换插件即可实现硬件的维护和升级。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为发展主流。

功能特点
1、单机独立运行，装置由旋转鼠标通过大屏幕液晶显示屏幕进行操作，全套中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种大型复杂的瞬时性、永久性、转换性故障进行整组试验。
2、智能型主机，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波。改善了波形质量，提高了测试仪的精度。
3、联接电脑运行，通过WindowsXP平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，连机打印报告等。
4、液晶显示采用320×240点阵图形模块，操作界面均中文显示，显示直观清晰。
5、“傻瓜式”操作，免去复杂的键盘操作，不需要计算机知识都可操作，简便易学。
6、整机采用开关电源及开关放大器技术，体积小，重量轻，仅重11公斤。
7、模块化设计，所有插件之间完全独立，只需要换插件即可实现硬件的维护和升级。
8、随意配置，如配置成6相电流，5相电压+2相电流等。
9、用户可通过软件对测试仪精度进行校准。
10、可对Comtrade格式的故障录波数据进行回放。
11、供电电压下降到120V时，仍保证仪器正常工作。
12、功放采用硬件保护方式，保证仪器的可靠性。

技术参数
1、交流电流源：
    幅值范围：6×（0-30A） 精度：0.2%
    六相电流并联输出大值：180A
    相电流长期允许工作值：10A
    功    率：300VA/相
    六相并联大功率：900VA
    六相并联大输出时允许工作时间：10s
    频率范围：0--1000Hz； 精度：0.001Hz
    谐波次数：2--20次；
    相位：0--360°； 精度：0.1°
2、直流电流源：
    幅值：20A/相； 功率：300VA/相； 精度：0.2%
3、交流电压源：
    幅值范围 ：6×（0--125V）； 精度：0.2%
    线电压范围：0--250V
    相电压/线电压输出功率 ：70VA/100VA
    频率范围：0--1000Hz；   精度：0.001Hz
    谐波次数： 2--20次
4、直流电压源：
    相电压输出幅值：0--150V；   精度：0.2%
    线电压输出幅值：0--300V
    相电压/线电压输出功率：90VA/180VA
5、开关量端子：
    开关量输入端子：8对
    空接点：1--20mA，24V 装置内部有源
    电位翻转：0--6VDC为低电平
              15--250VDC为高电平
    开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A
6、时间测量范围：
    范围：1ms~9999s； 测量精度  1ms
7、体积重量：
    体积：470(mm)×405(mm)×185(mm)；  约20Kg
8、电源：
    AC220V±10%；  50Hz  10A
