介质损耗测试仪

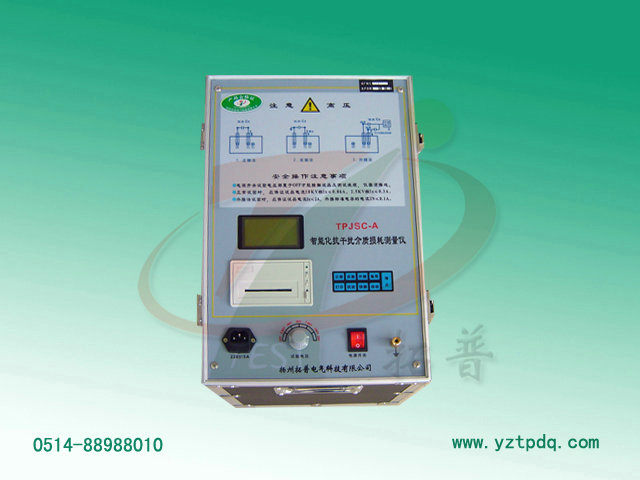

型 号：TPJSC-A
TPJSC-A 智能化抗干扰介质损耗测试仪是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）测量。智能化抗干扰介质损耗测试仪具有操作简单、无需数据换算、中文菜单显示、并自带打印功能、抗干扰能力强、测试速度快的特点。 详细介绍
产品简介
TPJSC-A 智能化抗干扰介质损耗测试仪是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）测量。智能化抗干扰介质损耗测试仪具有操作简单、无需数据换算、中文菜单显示、并自带打印功能、抗干扰能力强、测试速度快的特点。
工作原理
仪器测量线路包括一路标准回路和一路测试回路：
1、标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并由之算出被测试品电容容值（CX）和其介质损耗（tgδ）。
2、数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒完全浮空屏蔽，仪器外壳地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、精确、可靠。
技术参数
1、环境温度：0 ～40℃
2、相对湿度：30% ～70%
3、供电电源：电压：220V±10%、频率：50±1Hz
4、外形尺寸：500mm×300mm×400mm
5、重 量：约18Kg
6、输出功率：0.6KVA
7、显示分辩率：3位、4位（内部全是6位）
8、测量范围及输出电压选择：
介质损耗（tgδ）：±0.00～±999%
试品电容容量（Cx）和加载电压：
2.5KV档:≤300nF(300000pF) 3KV档:≤200nF(200000pF)
5KV档:≤76nF(76000pF) 7.5KV档:≤34nF(34000pF)
10KV档:≤20nF(20000pF)
9、基本测量误差：
介质损耗（tgδ）：1%±7个字(加载电流20uA～500mA)
介质损耗（tgδ）：2%±9个字(加载电流5uA～20uA)
电容容量(Cx)：1.5%±1.5pF
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！
TPJSC-A 智能化抗干扰介质损耗测试仪是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）测量。智能化抗干扰介质损耗测试仪具有操作简单、无需数据换算、中文菜单显示、并自带打印功能、抗干扰能力强、测试速度快的特点。
工作原理
仪器测量线路包括一路标准回路和一路测试回路：
1、标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并由之算出被测试品电容容值（CX）和其介质损耗（tgδ）。
2、数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒完全浮空屏蔽，仪器外壳地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、精确、可靠。
技术参数
1、环境温度：0 ～40℃
2、相对湿度：30% ～70%
3、供电电源：电压：220V±10%、频率：50±1Hz
4、外形尺寸：500mm×300mm×400mm
5、重 量：约18Kg
6、输出功率：0.6KVA
7、显示分辩率：3位、4位（内部全是6位）
8、测量范围及输出电压选择：
介质损耗（tgδ）：±0.00～±999%
试品电容容量（Cx）和加载电压：
2.5KV档:≤300nF(300000pF) 3KV档:≤200nF(200000pF)
5KV档:≤76nF(76000pF) 7.5KV档:≤34nF(34000pF)
10KV档:≤20nF(20000pF)
9、基本测量误差：
介质损耗（tgδ）：1%±7个字(加载电流20uA～500mA)
介质损耗（tgδ）：2%±9个字(加载电流5uA～20uA)
电容容量(Cx)：1.5%±1.5pF
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！
