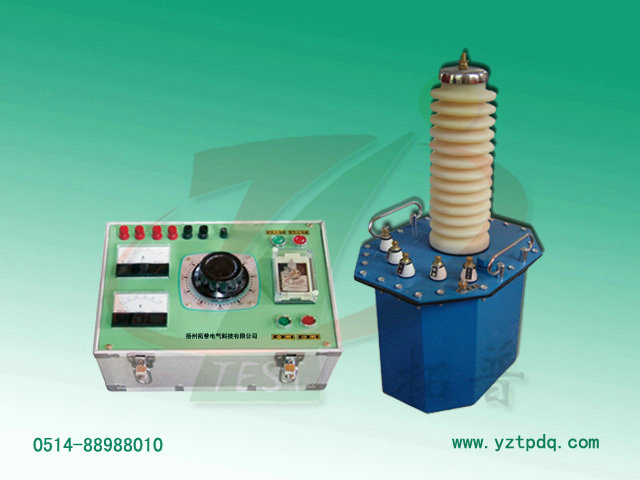

交流试验变压器
产品简介 规格 容量 (kvA) 高压输出 低压输出 仪表 变比 温升℃ 电压(kv) 电流(mA) 电压(v) 电流(A) 电压(v) 高/仪 30分钟 1.5/50 1.5 50 30 200 7.5 100 500 10 3/50 3 50 60 200 15 100 500 10 5/50 5 50 100 200 25 100 500 10 10/50 10 50 200 200 50 100 500 10 20/50 20 50 400 380 53 100 500 10 30/50 30 50 600 380 79 100 500 10 50/50 50 50 1000 380 120 100 500 10 5/100 5 100 50 380 13 100 1000 10 10/100 10 100 100 200 50 100 1000 10 20/100 20 100 200 380 53 100 1000 10 30/100 30 100 300 380 79 100 1000 10 50/100 50 100 500 380 132 100 1000 10 100/100 100 100 1000 380 263 100 1000 10 20/150 20 150 130 380 53 150 1000 10 30/150 30 150 200 380 79 150 1000 10 50/150 50 150 330 380 132 150 1000 10 100/150 100 150 665 380 263 150 1000 10 50/200 50 200 250 380 132 150 1000 10 100/200 100 200 500 380 263 200 1000 10 200/200 200 200 1000 380 526 200 1000 10 300/200 300 200 1500 380 790 200 1000 10 100/300 100 300 330 380 263 300 1000 10 200/300 200 300 665 380 526 300 1000 10 300/300 300 300 3000 380 790 300 1000 10
TPSBJ 交流试验变压器是在同类产品YDJ型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种高压试验变压器产品，TPSBJ交流试验变压器与同类YDJ型产品相比具有体积小、重量轻、结构紧凑、运输方便等特点。
TPSBJ交流试验变压器适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
工作原理
TPSBJ 交流试验变压器为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流380V电压接入电源控制台，经电源控制台内自藕调压器（50KVA以上调压器外附）调节0~400V电压至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
产品结构
TPSBJ 交流试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
技术参数
1、使用环境条件
环境温度不高于+
空气相对湿度不大于90%；
海拔高度不超过
2、工作电压
TPSBJ交流试验变压器电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、TPSBJ系列交流试验变压器额定参数；
试验变压器的选择
其高压侧额定电压应不小于被试品的zui高试验电压，额定电流不小于被试品的zui大电容电流。被试品的电容电流和试验变压器所需容量计算公式为：
I=2πf CxU×10-6
UI=2πf CxU2×10-9
式中 I — 被试品电容电流，A；f — 电源频率， Hz；
Cx — 被试品电容量，μF；U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
几种常用被试品的电容量（pF） 表
|
线路绝缘子 |
≤50 |
电容式互感器 |
3000～5000 |
|
高压套管 |
50～600 |
电力电缆（每米） |
150～400 |
|
高压断路器 电流互感器 电磁式互感器 |
100～1000 |
电力变压器 |
500～1000 1000～6000 6000～10000 |
