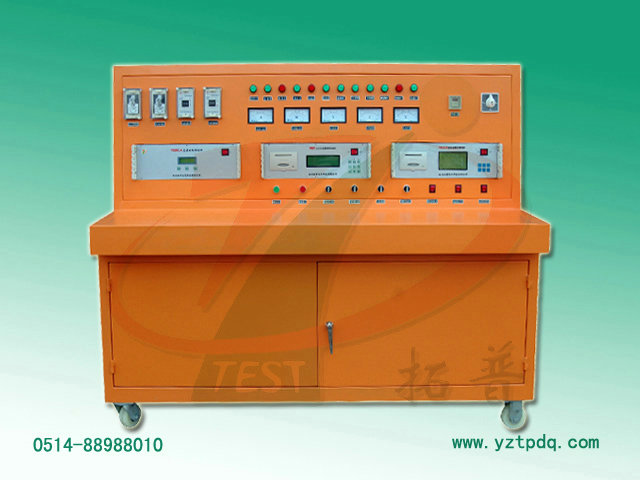

变压器综合试验台

产品简介
    TPKZT 变压器综合试验台是根据电力用户需求将变压器空载短路测试仪、变比组别测试仪、直流电阻测试仪、电动调压器等组合而成。它可测量变压空载电流、空载损耗、短路损耗、阻抗等参数，还可测量变压器的直流电阻、变压比、变比误差、接线组别等。如外配试验变压器，还可进行交流耐压试验。
    TPKZT变压器综合试验台是测量变压器、空载短路、变比、直阻、耐压、控制于一体的专用测试设备，具有体积小、重量轻、精度高、测试简便，是电力部门更新换代的理想产品。

主要特点
    变压器综合测试台采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。可测试空载和短路试验所需的电量参数。线性范围宽，读数重复性好，性能稳定。空载、短路试验时，具有测量参数可同步取样，避免了表计多及读数不同步造成的误差。

工作条件
   环境温度：0 ～40℃
   相对湿度：20%～85%
   工作电源：380V（三相四线）、50HZ±5HZ
   输出电压：0～430V
   输出电流：0～100A
   测量范围：1600KVA/10KV 电力变压器

空载短路试验部分
   仪器特点：
   1、采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。
   2、可测试空载和短路试验所需的电量参数。
   3、线性范围宽，读数重复性好，性能稳定，且可打印。
   技术指标：

变比测试仪部分
仪器功能：
1、可测量0～11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。
2、变压器综合试验台具有分接测试功能，应用方便。
3、高低压隔离，可测量自耦变压器。
4、具有对未知组别、变比进行分析功能。
5、自动保护系统完整，避免仪器损坏，能自动记录20组数据，断电数据不丢失且可打印。
技术指标：
1、变比设计测试范围：1 ～5000
2、准确度：0.2%  （1 ～5000）
3、误差分辨率：0.01%

直流电阻测试部分
仪器特点：
1、采用高精度16位A/D转换器，测量数据稳定，重复性好。
2、测试电流设定方便快捷。
3、变压器特性综合测试台采用背光汉字液晶显示，清淅度高、操作简便。
技术指标：
1、电阻测量范围：1mΩ～2KΩ，显示分辩率1uΩ
2、电阻、电压、测量准确度：0.2%
3、电流源输出范围：0.1A、1A、10A
4、电流源输出功率：100W
