- 变压器容量特性测试仪

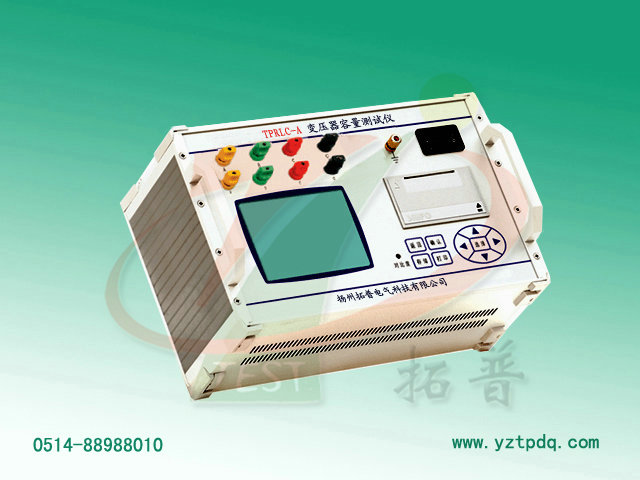

变压器容量测试仪
型 号：TPRLC-A
TPRLC-A 变压器容量测试仪可自动测量电压、电流、功率及电源频率；三相测量自动完成后可显示变压器的实测容量、变压器对应的额定容量及变压器的阻抗电压。仪器内置不掉电存储器，可长期存储测量数据，自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观，液晶在太阳直射下可清晰显示。仪器配有电源部分，能够在现场没有工作电源的情况下，准确测量变压器的容量，可大大提高工作效率，减轻劳动强度。 详细介绍
产品概述
TPRLC-A 变压器容量测试仪是专门用于测试配电电力变压器容量的仪器。该仪器电路设计精巧,思路独特，性能优越，功能强大，完全满足现场配电电力变压器容量测试的要求。仪器内部采用先进的A/D同步交流采样及数字信号处理技术，操作简单，接线方便，数据准确可靠, 解决了配电变压器容量测试的难题，并可显示、打印用户关心的测量数据。
TPRLC-A变压器容量测试仪可自动测量电压、电流、功率及电源频率；三相测量自动完成后可显示变压器的实测容量、变压器对应的额定容量及变压器的阻抗电压。仪器内置不掉电存储器，可长期存储测量数据，自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观，液晶在太阳直射下可清晰显示。仪器配有电源部分，能够在现场没有工作电源的情况下，准确测量变压器的容量，可大大提高工作效率，减轻劳动强度。
功能特点
1、“↑”、“↓”、“选择”键：在菜单选择状态下用来选择测试项；在参数输入状态下
功能特点
1、“↑”、“↓”、“选择”键：在菜单选择状态下用来选择测试项；在参数输入状态下
用来改变数值大小，“选择”键用来改变输入项；时间校正状态下
用来改变数值大小；在读取记录状态下用来选择第几次记录。
2、“←”、“→”键：在参数输入状态和时间校正状态下用来改变输入参数位。
3、“确认”键：在菜单选择状态和参数设置状态下用于确认选择并进入下一界面。
4、“返回”键：按“返回”键返回上一级菜单，用于重新选择测试项目或新参数的输入。
5、“存储”键：在测量状态下存储当前的测试结果，同时保存测试的时间。
6、“打印”键：在测试状态和显示三相阻抗状态下，按“打印”键打印显示屏显示的数据。
7、AC 220V：电源插座、开关及保险管位置。
8、对比度：调节液晶屏显示对比度。
9、各接线端子：用于连接测试线（具体接线使用见后面接线方法）。
10、端子：仪器接地端子。
技术参数
1、容量测量范围：30 kVA～1600 kVA
2、测量精度：电压、电流：0.2级
3、容量等级划分：按国家标准±10﹪
4、工作温度：-10℃～50℃
5、工作湿度：0～80%
6、工作电源：AC220V±10﹪ 50Hz±1Hz；或自带交流电源（UPS）
7、外形尺寸：360mm×220mm×150mm
8、仪器重量：5Kg（主机）
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！
技术参数
1、容量测量范围：30 kVA～1600 kVA
2、测量精度：电压、电流：0.2级
3、容量等级划分：按国家标准±10﹪
4、工作温度：-10℃～50℃
5、工作湿度：0～80%
6、工作电源：AC220V±10﹪ 50Hz±1Hz；或自带交流电源（UPS）
7、外形尺寸：360mm×220mm×150mm
8、仪器重量：5Kg（主机）
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！
