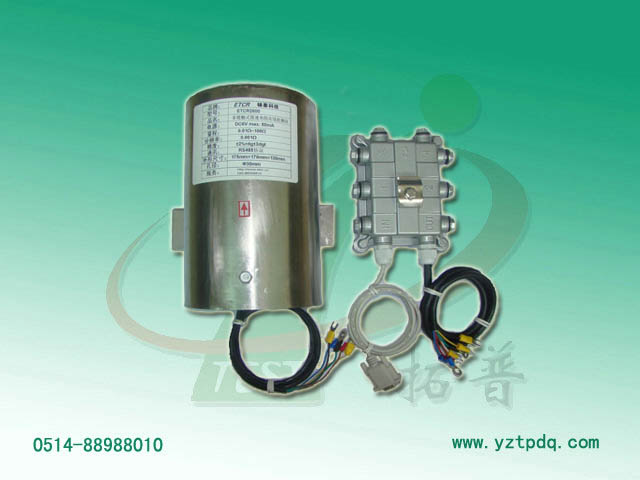

非接触式接地电阻在线检测仪

非接触式接地电阻在线检测仪

型 号:ETCR2800
价 格:0元
ETCR2800系列非接触式接地电阻在线检测仪通过RS485总线、主通讯器(集中器)、监控软件、电脑等可以组成监控系统,实现远程在线监测。ETCR2800接地电阻在线检测仪适用于输电线路杆塔接地;地下矿井设备接地;气象防雷接地;石油化工接地;通讯接地;铁路设施接地;建筑接地等等。
 详细介绍
产品简介
    ETCR2800系列非接触式接地电阻在线检测仪采用在线测试、非接触测量、无需自检、实时检测。内置传感器与电路板,完全密封,具有防雨淋、防水、防尘功能,确保野外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。
    ETCR2800系列非接触式接地电阻在线检测仪通过RS485总线、主通讯器(集中器)、监控软件、电脑等可以组成监控系统,实现远程在线监测。ETCR2800接地电阻在线检测仪适用于输电线路杆塔接地;地下矿井设备接地;气象防雷接地;石油化工接地;通讯接地;铁路设施接地;建筑接地等等。

检测原理
    ETCR2800接地电阻在线检测仪测量接地电阻的基本原理是测量回路电阻。传感器先给被测接地回路一个激励信号,在被测回路上感应一个电势E,在电势E的作用下将在被测回路产生电流I。传感器对E及I进行测量,并通过公式:R=E/I即可得到被测回路电阻。
1、回路电阻定义(结合下图说明):
回路电阻包括A点对地的接地电阻值、接地引下线金属导体的阻值、金属架空线的阻值、接地引下线与金属架空线之间的连接电阻值(接触电阻)、B点对地的接地电阻值的综合值。
2、若仪表检测出的地网A、地网B回路的综合值为5欧,即:RA+RB+R架空线+R接地引下线=5.0Ω,那地网A、地网B两个并起来对地的接地电阻值一定小于等于2.5Ω。
3、金属回路的联结电阻检测:
地网A、地网B为不同的地网,若地网A、地网B在地下连接在一起,则仪表检测的是金属回路的电阻,其值一般很小,零点几欧姆,不是接地电阻值。所以本仪表也能非常方便地检测金属回路的联结电阻值。
4、单点接地系统:
上图中地网A、地网B之间若没有架空线,则地网A、地网B为单点接地。仪表检测地网A、地网B的接地电阻值会超量限,输出“OL”溢出符号。

技术参数

功    能
回路接地电阻在线检测、金属回路联结电阻在线检测
电源接口
两芯引线
通讯接口
RS485通讯,三芯引线
输入电源
6VDC;Max:50mA
电阻量程
0.01-100Ω
分 辨 率
0.001Ω
精    度
±2%rdg±3dgt(20℃±5℃,70%RH以下)
通讯方式
RS485总线通讯 ;RS485总线通讯 + GPRS/GSM通讯
网络点数
1~32×N 个接地点
RS485有线通讯距离
约1500米,可扩展
GPRS/GSM通讯距离
距离不受限制
外形尺寸
175mm×170mm×130mm
地线穿孔尺寸
Φ20mm,闭口式
安装螺丝孔尺寸
Φ11mm
工作温湿度
-20℃-55℃;20%RH-90%RH
干扰信号识别功能
NOISE符号数据格式输出
换   档
全自动换档
地线干扰电流
应避免
外部磁场
<40A/m
外部电场
<1V/m
单次测量时间
约0.5秒
电池电压低指示功能
当电池电压低于5.3V时,电池电压低符号数据格式输出
超量程指示
OLΩ符号数据格式输出
功    耗
工作电流小于50mA
安    装
地线穿心通过检测仪中心孔
防护等级
电路板、传感器完全密封;防雨淋、防尘功能。

数据传输方式选择
    ETCR2800接地电阻在线检测仪可以通过有线和无线两种方式传输数据,可以监测单个接地点或组建网络监测32×N个接地点。
1、有线传输方式

RS232或RS485通讯,适合于近距离或矿井下接地电阻检测,约1500米左右。
2、无线传输方式

433MHz、GPRS无线通讯,433MHz直线传输距离约300米,一般50米,可以穿透金属隔板、隔墙或楼层;GPRS无线通讯距离不受限制。

友情提醒:购置仪器要选直接生产商的产品,产品质量及售后服务有保证!
