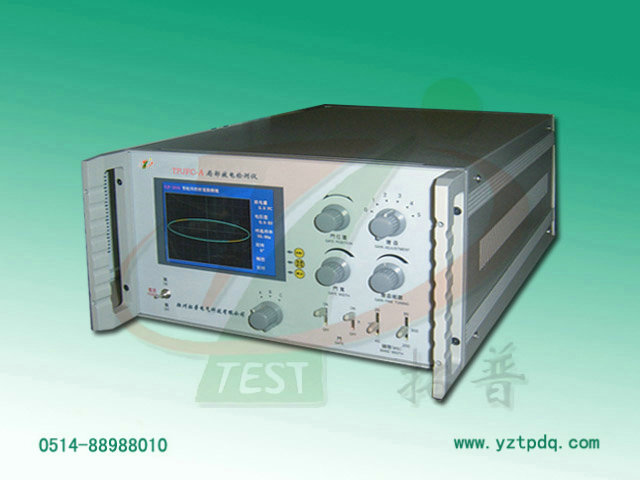

数字局部放电检测仪
型 号：TPJFC-A
TPJFC-A 数字局部放电检测仪是我公司推向市场的数字智能仪器，该仪器在原有产品的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。 详细介绍
产品简介
TPJFC-A 数字局部放电检测仪是我公司推向市场的数字智能仪器，该仪器在原有产品的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。
TPJFC-A智能局部放电检测仪检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
功能特点
1、采用彩色显示器，双色显示波形，更清晰直观；
2、可锁定波形，更方便仔细查看放电波形细节；
3、自动测量并显示试验电源时基频率，无需手动切换；
4、配备VGA接口，可外接大尺寸显示器；
5、数字局部放电检测仪与示波管相比寿命更长。
技术参数
1、可测试品的电容范围： 6PF—250uF。
2、检测灵敏度：
3、放大器频带：
（1）低端：10KHZ、20KHZ、40KHZ任选。
（2）高端：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：
粗调六档，档间增益20±1dB；细调范围≥20dB。每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。
5、时间窗：
（1）窗宽：可调范围15°-175°；
（2）窗位置：每一窗可旋转0°- 180°；
（3）两个时间窗可分别开或同时开。
6、放电量表：
0-100误差<±3％（以满度计）。
7、椭圆时基：
（1）频率：50HZ
（2）椭圆旋转：以30°为一档，可作360°旋转。
（3）显示方式：椭圆—直线。
8、试验电压表：
精度：优于±3％（以满度计）。
9、体积： 320×480×190（宽×深×高）mm3。
10、重量：约15Kg。
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！咨询热线：0514-88988010
TPJFC-A 数字局部放电检测仪是我公司推向市场的数字智能仪器，该仪器在原有产品的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。
TPJFC-A智能局部放电检测仪检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
功能特点
1、采用彩色显示器，双色显示波形，更清晰直观；
2、可锁定波形，更方便仔细查看放电波形细节；
3、自动测量并显示试验电源时基频率，无需手动切换；
4、配备VGA接口，可外接大尺寸显示器；
5、数字局部放电检测仪与示波管相比寿命更长。
技术参数
1、可测试品的电容范围： 6PF—250uF。
2、检测灵敏度：
|
输入单 元序号 |
调 谐 电 容 |
单 位 |
灵敏度（微微库） （不对称电路） |
|
1 |
6-25-100 |
微微法 |
0.02 |
|
2 |
25-100-400 |
微微法 |
0.04 |
|
3 |
100-400-1500 |
微微法 |
0.06 |
|
4 |
400-1500-6000 |
微微法 |
0.1 |
|
5 |
1500-6000-25000 |
微微法 |
0.2 |
|
6 |
0.006-0.025-0.1 |
微 法 |
0.3 |
|
7 |
0.025-0.1-0.4 |
微 法 |
0.5 |
|
8 |
0.1-0.4-1.5 |
微 法 |
1.0 |
|
9 |
0.4-1.5-6.0 |
微 法 |
1.5 |
|
10 |
1.5-6.0-25 |
微 法 |
2.5 |
|
11 |
6.0-25-60 |
微 法 |
5.0 |
|
12 |
25-60-250 |
微 法 |
10 |
|
7R |
电 阻 |
|
0.5 |
（1）低端：10KHZ、20KHZ、40KHZ任选。
（2）高端：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：
粗调六档，档间增益20±1dB；细调范围≥20dB。每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。
5、时间窗：
（1）窗宽：可调范围15°-175°；
（2）窗位置：每一窗可旋转0°- 180°；
（3）两个时间窗可分别开或同时开。
6、放电量表：
0-100误差<±3％（以满度计）。
7、椭圆时基：
（1）频率：50HZ
（2）椭圆旋转：以30°为一档，可作360°旋转。
（3）显示方式：椭圆—直线。
8、试验电压表：
精度：优于±3％（以满度计）。
9、体积： 320×480×190（宽×深×高）mm3。
10、重量：约15Kg。
友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！咨询热线：0514-88988010
