- SF6密度继电器校验仪

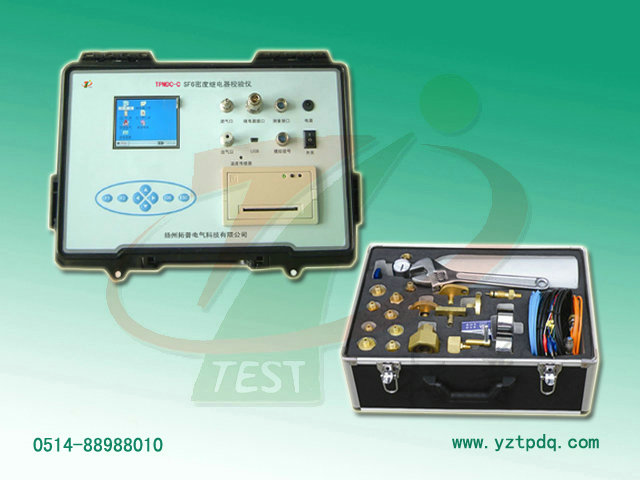

SF6密度继电器测试仪
型 号：TPMDC-C
TPMDC-C SF6密度继电器测试仪运用了我们长期深入研究后得出的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备，采用嵌入式微机技术及全封闭SF6气体循环系统，选用进口的高性能压力，温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。
详细介绍
产品简介
TPMDC-C SF6密度继电器测试仪运用了我们长期深入研究后得出的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备，采用嵌入式微机技术及全封闭SF6气体循环系统，选用进口的高性能压力，温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。
密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时SF6的相对压力值作为标度值。在现场检验时，一定环境下测量到的SF6压力均要换算到其对20℃时的等效压力值，完成了压力，温度的动态自动补偿，从而判断密度继电器的性能。
功能特点
1、支持密度继电器的报警、闭锁发生与解除性能校验。
2、支持双闭锁型继电器的校验。
3、支持数字式密度继电器的校验。
4、支持现场压力表的校验功能。
5、双套温度测量系统，内置高精度传感器测量，外置红外温度测量。
6、可直接采用设备本体或气瓶中的SF6气体，也可采用其它高纯气体，如N2。
7、支持测量气体的回收重复利用或排放。
8、任意环境温度下SF6气体压力至20℃时的标准压力换算。
9、20℃时的标准压力到任意温度下的压力换算。
10、配有微型打印机，随时打印测试结果。
11、连接气管两端配有进口微型快速逆止阀，操作简便又防止管路进入水份和空气。
12、配有全套过滤接头，并提供图文并茂的操作手册给予指引。
13、仪器装有智能电压保护器系统，采样点误接220V电压也不会损坏校验仪。
14、TPMDC-C SF6密度继电器测试仪带有RS232或USB接口，支持数据分析软件。
15、支持海量存储，可查询历史记录。
16、支持模拟信号检测：0～5V电压，4～20mA电流，+24VDC输出。
17、体积更小，重量更轻，便于携带。
18、支持用户校准功能，便于定期校验以及精度调整。
19、仪器自诊断功能，当出现接线错误时，可以进行提示。
技术参数
1、精 度： 0.5级（精度可以根据用户要求定制）
2、测量压力： 0～1.0MPa
3、压力分辨率：0.0001MPa
4、测量温度： -30℃～＋100℃
5、温度分辨率：0.1℃
6、模拟信号： 电压0～5V，电流4～20mA，精度0.2级
7、模拟输出： +24VDC，电流50mA
8、显示方式： 超大中文图文菜单液晶显示
9、打印方式： 微型针式打印
10、存储容量： 50～100条
11、通信接口： USB或RS232，支持数据分析软件
12、工作电源： 交直流两用，内置充电电池，可连续工作数小时，AC220V±10%，50Hz
13、体积重量： 375×355×155(mm)，约2.5kg
TPMDC-C SF6密度继电器测试仪运用了我们长期深入研究后得出的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备，采用嵌入式微机技术及全封闭SF6气体循环系统，选用进口的高性能压力，温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。
密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时SF6的相对压力值作为标度值。在现场检验时，一定环境下测量到的SF6压力均要换算到其对20℃时的等效压力值，完成了压力，温度的动态自动补偿，从而判断密度继电器的性能。
功能特点
1、支持密度继电器的报警、闭锁发生与解除性能校验。
2、支持双闭锁型继电器的校验。
3、支持数字式密度继电器的校验。
4、支持现场压力表的校验功能。
5、双套温度测量系统，内置高精度传感器测量，外置红外温度测量。
6、可直接采用设备本体或气瓶中的SF6气体，也可采用其它高纯气体，如N2。
7、支持测量气体的回收重复利用或排放。
8、任意环境温度下SF6气体压力至20℃时的标准压力换算。
9、20℃时的标准压力到任意温度下的压力换算。
10、配有微型打印机，随时打印测试结果。
11、连接气管两端配有进口微型快速逆止阀，操作简便又防止管路进入水份和空气。
12、配有全套过滤接头，并提供图文并茂的操作手册给予指引。
13、仪器装有智能电压保护器系统，采样点误接220V电压也不会损坏校验仪。
14、TPMDC-C SF6密度继电器测试仪带有RS232或USB接口，支持数据分析软件。
15、支持海量存储，可查询历史记录。
16、支持模拟信号检测：0～5V电压，4～20mA电流，+24VDC输出。
17、体积更小，重量更轻，便于携带。
18、支持用户校准功能，便于定期校验以及精度调整。
19、仪器自诊断功能，当出现接线错误时，可以进行提示。
技术参数
1、精 度： 0.5级（精度可以根据用户要求定制）
2、测量压力： 0～1.0MPa
3、压力分辨率：0.0001MPa
4、测量温度： -30℃～＋100℃
5、温度分辨率：0.1℃
6、模拟信号： 电压0～5V，电流4～20mA，精度0.2级
7、模拟输出： +24VDC，电流50mA
8、显示方式： 超大中文图文菜单液晶显示
9、打印方式： 微型针式打印
10、存储容量： 50～100条
11、通信接口： USB或RS232，支持数据分析软件
12、工作电源： 交直流两用，内置充电电池，可连续工作数小时，AC220V±10%，50Hz
13、体积重量： 375×355×155(mm)，约2.5kg
