- 太阳能光伏接线盒测试仪

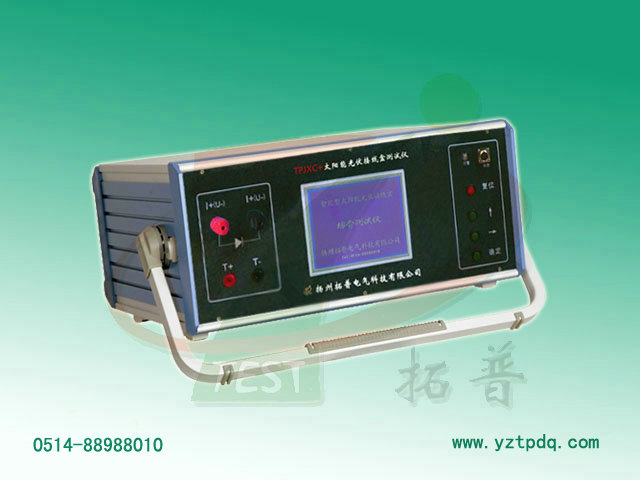

智能化太阳能光伏接线盒综合检测仪
型 号：TPJXC+
TPJXC+ 智能化太阳能光伏接线盒综合检测仪采用微电脑全程控制，320*240点阵的大液晶屏幕显示，单只光伏接线盒检测速度比TPJXC更快（只需2秒），检测结果综合显示清晰明了。并带有故障声光报警的功能。可检测太阳能光伏接线盒及光伏组件的导通压降、反向漏电流、二极管温漂与回路导通电阻等参数，仪器能满足20-500W光伏接线盒（10个二极管至一个二极管）检测所需的要求。
详细介绍
产品概述
TPJXC+ 智能化太阳能光伏接线盒综合检测仪可检测太阳能光伏接线盒及光伏组件的导通压降、反向漏电流、二极管温漂与回路导通电阻等参数，仪器能满足20-500W光伏接线盒（10个二极管至一个二极管）检测所需的要求，广泛应用在接线盒生产厂家和光伏组件生产厂家对光伏接线盒电气性能参数检测，以便提高光伏接线盒产品出厂质量。
TPJXC+智能化太阳能光伏接线盒综合检测仪采用微电脑全程控制，320*240点阵的大液晶屏幕显示，单只光伏接线盒检测速度比TPJXC更快（只需2秒），检测结果综合显示清晰明了。并带有故障声光报警的功能。测量时无需用户反复拔插接线端子倒线，按照人机对话的方式，一次性全自动快速准确地检测光伏接线盒所有电气性能参数，大大提高了用户的工作效率。
功能简介
1、二极管的伏安特性，即导通压降值；
2、二极管反向漏电流；
3、通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通压降和反向漏电流；
4、导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
5、可以设置漏电流和导通压降阈值（极限值），超限声光报警提示；
技术指标
1、电流设定：0-25A（用户可根据光伏接线盒内部二极管电流检测的需求来设定电流值）
2、电压设定：20-250V；（可根据二极管耐压的检测需求、任意调节电压值）
3、漏电流测量范围：0-100mA 精度0.1%；
4、导通压降测量范围：0-20V精度0.1%；
5、导通电阻测量范围：0-2000mΩ 精度0.1%；
6、显示位数：4位；
7、通流计时时间整定：0-30秒；
8、工作电源：AC 220V/500W
友情提醒：购置太阳能光伏接线盒测试仪要选直接生产商的产品，产品质量及售后服务有保证！
TPJXC+ 智能化太阳能光伏接线盒综合检测仪可检测太阳能光伏接线盒及光伏组件的导通压降、反向漏电流、二极管温漂与回路导通电阻等参数，仪器能满足20-500W光伏接线盒（10个二极管至一个二极管）检测所需的要求，广泛应用在接线盒生产厂家和光伏组件生产厂家对光伏接线盒电气性能参数检测，以便提高光伏接线盒产品出厂质量。
TPJXC+智能化太阳能光伏接线盒综合检测仪采用微电脑全程控制，320*240点阵的大液晶屏幕显示，单只光伏接线盒检测速度比TPJXC更快（只需2秒），检测结果综合显示清晰明了。并带有故障声光报警的功能。测量时无需用户反复拔插接线端子倒线，按照人机对话的方式，一次性全自动快速准确地检测光伏接线盒所有电气性能参数，大大提高了用户的工作效率。
功能简介
1、二极管的伏安特性，即导通压降值；
2、二极管反向漏电流；
3、通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通压降和反向漏电流；
4、导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
5、可以设置漏电流和导通压降阈值（极限值），超限声光报警提示；
技术指标
1、电流设定：0-25A（用户可根据光伏接线盒内部二极管电流检测的需求来设定电流值）
2、电压设定：20-250V；（可根据二极管耐压的检测需求、任意调节电压值）
3、漏电流测量范围：0-100mA 精度0.1%；
4、导通压降测量范围：0-20V精度0.1%；
5、导通电阻测量范围：0-2000mΩ 精度0.1%；
6、显示位数：4位；
7、通流计时时间整定：0-30秒；
8、工作电源：AC 220V/500W
友情提醒：购置太阳能光伏接线盒测试仪要选直接生产商的产品，产品质量及售后服务有保证！
