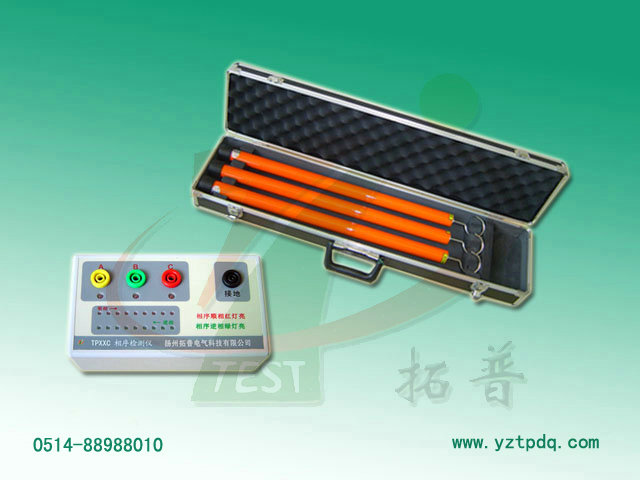

相序检测仪

相序检测仪

型 号:TPXXC
价 格:0元
TPXXC系列相序检测仪是专业检测仪表,可检测500V以下(包括100V和380V)及6kV以上各种电压等级,三相相序是否按(A、B、C)相顺序。该产品操作简便,显示清楚,体积小,重量轻,携带方便,深受广大电力用户的好评。
 详细介绍

产品简介
    TPXXC系列相序检测仪是专业检测仪表,可检测500V以下(包括100V和380V)及6kV以上各种电压等级,三相相序是否按(A、B、C)相顺序。该产品操作简便,显示清楚,体积小,重量轻,携带方便,深受广大电力用户的好评。

工作原理
    三个不同相位的电压信号通过衰减电阻或绝缘杆中的衰减电阻转换成弱电压信号进入本仪表,仪表内数字集成电路将电压信号自动进行分时锁存,再由仪表内识别电路自动识别出被测信号是否顺相而驱动显示电路显示相应灯光。

技术参数
1、输入电压:50V~1000V;配合绝缘管时:1kV~10kV,其它电压可按用户要求设计
2、电源电压:干电池9V
3、仪表尺寸:长142mm、宽82mm、高38mm
4、仪表重量:0.3kg
5、铝合金箱:长765mm、宽170mm、高100mm
6、铝合金箱重量:1.5kg
7、用于1kV~10kV电压:
使用时配合三根2米长的绝缘管,内设高压衰减电阻约36MΩ。将连接线和接地线按图连接好,高压电源从绝缘管顶端输入,即可进行相序的辨别。


友情提醒:购置仪器要选直接生产商的产品,产品质量及售后服务有保证!服务热线:0514-88988010
