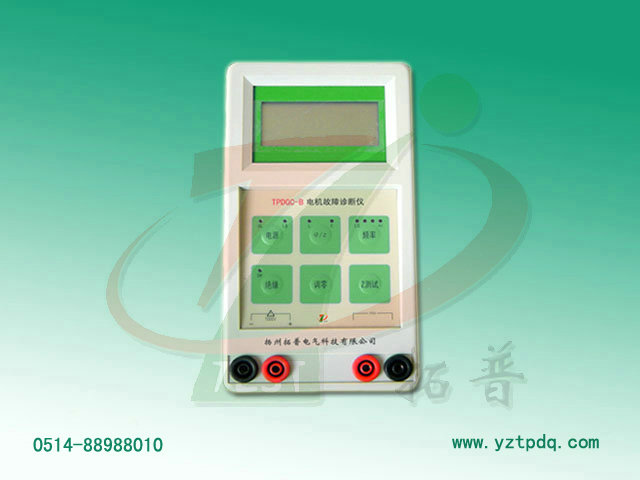

电机故障诊断仪

产品简介
    TPDGC系列电机故障诊断仪是适合于电机状态检测的实用型仪器。通过它可以利用简单快速的测试方法对单相、两相、三相交流电机、直流电机、变压器、发电机、转子、定子、单个线圈、电感器、电容器的状态进行测试，以便进行故障诊断。

检测原理
1、电感机理
    当电流流经一个电感线圈时，将产生一个磁场。磁场的两极方向依赖于电流的方向。当电流方向突然改变时，延迟一段时间后，磁场（极）方向方才改变。因为磁场将阻止后面的磁场的形成。这种延迟是可以通过测量电流变相时电压与电流之间的相差（时间差）来测知的。
    当电压频率固定时，被测的电感、线圈、电容将会产生一个固有的变化。因此保持电压值，而将频率加倍，对于电感线圈来讲电流将减小50％（一半），对于电容，电流将增加100％（一倍）。对于电感，这是磁场的变化；对于电容，这是电子的变化。
2、仪器测量原理
    本仪器测试电机、电感或单个线圈的动态响应特性。这些特性一般常被命名为功能/绝缘特性。
    当解决内部故障时，“平衡测试”给出相间的百分比差异。少于5％时是良好的。
    当按住“Z测试（倍频）”键时，频率将加倍，此时流经线圈/电感的电流将发生变化。对于好的电感线圈，读数（电流减小率，故为负值）应在－50至－15。而好的电容度数应在90－100间，则表明电流增加了近一倍。
    当按住“φ/Z”键测试相角时（仅TPDGC-B，TPDGC-C），结果以度为单位（电流与电压的时间差）。好的电感线圈读数在35－80间。好的电容读数接近90。

技术指标
1、绝缘电阻：TPDGC-A、TPDGC-B：0～∞（>20MΩ高位显示“1”）
             TPDGC-C：0～∞（>200MΩ高位显示“1”）
2、阻    抗：3～1000Ω
3、电    感：0.28mH～1.8H
4、电    容：100μF～60nF（TPDGC-B、TPDGC-C）
5、功率因数：0～90°（TPDGC-B、TPDGC-C）
6、绝缘测试电压：1000V（TPDGC-A、TPDGC-B）
                 2000V（TPDGC-C）
7、频率调节：100、300、900、2400Hz
8、工作电源：12V DC（可充电）
9、环境温度：-20℃～55℃
