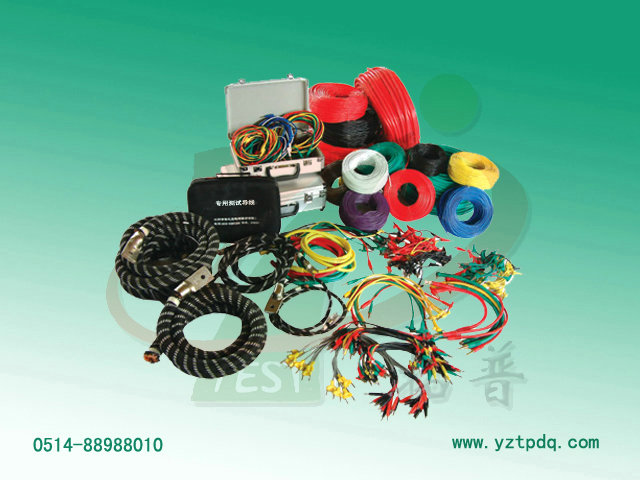

电力专用测试线

产品用途
　　TPCSX 电力专用测试线是根据电力系统现场试验人员的实际需要开发的，是电力继电保护、电气试验专用测试线。它广泛适用于继电保护现场，试验室及其它试验调试场所，也十分适用于仪器、仪表生产厂家作为仪器仪表配套测试连接线，提高产品的高可靠性。电力专用测试线具有连接方便（只需进行插拔连接），接触电阻小、导线柔软、绝缘性能好等特点。采用电力测试导线将大大提高现场试验调试效率，方便现场试验。

产品构造
　　TPCSX 电力专用测试线由三部分构成，即：专用插头、连接导线、绝缘手柄三部分。专用插头由弹簧杆、芯杆（H62铜）、插棒（H62铜）三种零部件组成，经过精细加工，用专用工艺组合成一体。在其表面镀镍加以保护，连接导线本体由Ф0.01mm无氧铜丝经绞合而成，外包丁睛聚乙烯绝缘层。（具有柔软、耐压高、强度大、韧性好等特点）。绝缘手柄专用插头与连接导线，引进国外压制工艺，通过注塑工艺制成。（特点：接触电阻小、可靠性好、操作方便等）

技术指标
　　1、导线耐压：>2KV；
　　2、温度：-30℃～90℃保持柔软性；
　　3、常期通电电流：10A～15A；
　　4、接触电阻：<1.5mΩ;
　　5、插拔寿命：>2万次；

实用型测试线配置
    拓普公司根据电力系统用户实用型专用测试线配置表。（可以根据用户的需要自由组合配置）
       电流型  2.1mm2   红、黄、绿、黑各2根  合计8根   配备为插拔件
       电压型  1.6 mm2  红、黄、绿、黑各2根  合计8根   配备为插拔件
       普通型  1.6 mm2  蓝3根、白、棕各1根   合计5根   配备为插拔件
       专用夹（鳄鱼夹） 5mm（开口）  红、黄、绿、黑各1只  合计4只  连接附件
       10mm（开口）  红、黄、绿、黑各1只  合计4只  连接附件
       20mm（开口）  红、黄、绿、黑各1只  合计4只  连接附件
       插片（叉子）  4mm（内宽）  红、黄、绿、黑各1只  合计4只  连接附件
       6mm（内宽）  红、黄、绿、黑各1只  合计4只  连接附件
       8mm（内宽）  红、黄、绿、黑各1只  合计4只  连接附件
       针形插头 Ф2mm  红、黄、绿、黑各1只  合计4只  连接附件
       过渡接柱 Ф7.8×50mm  红、黄、绿、黑各1只  合计4只 连接附件
       测试表笔 Ф10×125mm  红、黑各1只  合计2支  线支连接
       牛津箱包 290×190×75mm 灰1只   合计1只
       注:TPCSX-1型、2型、3型、4型分别是指导线长1米、2米、3米、4米，其余附件数量不变。

友情提醒：购置电力专用测试线要选直接生产商的产品，产品质量及售后服务有保证！
