放电球隙测压器

放电球隙测压器

型 号:TPFDQ
价 格:0元
TPFDQ系列放电球隙测压器是一对直径相同的球形电极,当其与高压试验变压器、电源控制台、调压器、水电阻等组成成套试验设备后,可在工频高压试验时用于高压测量及保护被试品之用。该系列放电球隙测压器(水平式)由活动底绝缘支管、铜球、调节轴、紧固罗钉、微调轴(标尺)、微调轮、水电阻等主要部件组成。
 详细介绍

产品简介
    TPFDQ系列放电球隙测压器是一对直径相同的球形电极,当其与高压试验变压器、电源控制台、调压器、水电阻等组成成套试验设备后,可在工频高压试验时用于高压测量及保护被试品之用。

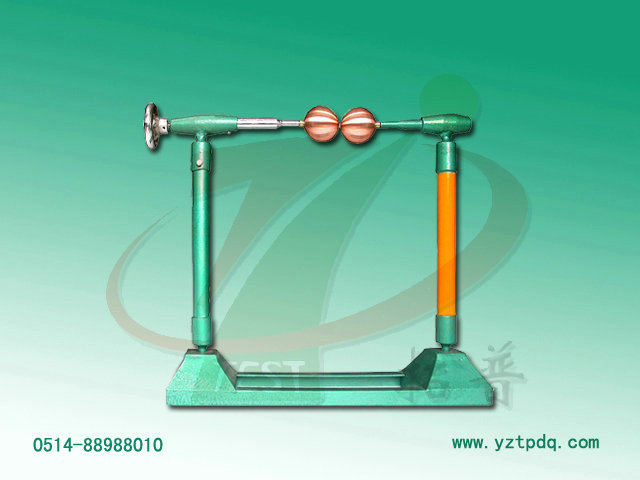

    TPFDQ系列放电球隙测压器(水平式)由活动底绝缘支管、铜球、调节轴、紧固罗钉、微调轴(标尺)、微调轮、水电阻等主要部件组成。


产品应用
    在作试验时将球隙和试品并联,球隙器本身串有每伏1欧的保护电阻,先将球隙调整在60%试验电压(球隙的放电距离可以从下面球间隙放电电压表,表1、表2中查得),此时试口品应同时接上测定。当球隙放电时,试验变压器的低压侧电压表读数(取3-4次平均值)然后按同样方式测定70%和80%试验电压时电压表读数,以此三点线值作二曲线(大多为一直线),再延长此曲线(大多为按正比例推算)至所需的试验电压值,求得低压测电压表的读数,然后将球隙调整至比试验电压高10-15%位置上。作为耐压试验过程可能发生过电压的放电保护。

友情提醒:购置高压试验设备要选直接生产商的产品,产品质量有保证!
