大地网测试仪

产品简介
    在电力系统中，大型地网的接地电阻测试主要采用工频大电流三极法测量。为防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
    大地网测试仪是智能型自动抗干扰大地网接地电阻测量仪，该设备可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
    本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

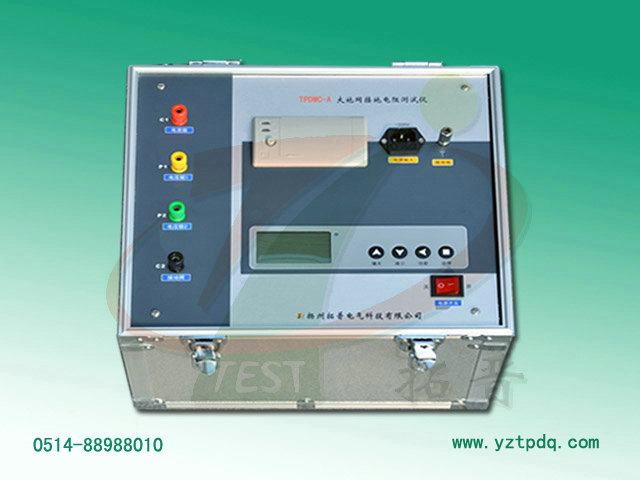

    TPDWC-A型大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助极等工频特性参数以及土壤电阻率。

功能特点
1、测量的工频等效性好：
    测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强：
    本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有高的抗干扰性能，测试数据稳定可靠。
3、精度高：
    基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大：
    可测量电流桩，电压桩，接地电阻，辅助极，土壤电阻率。
5、操作简单：
    全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。

技术指标
1、阻抗测量范围：0～200Ω
2、分 辨 率：0.001Ω
3、测量误差：±（读数×2％+0.005Ω）
4、抗工频50Hz电压干扰能力：10V
5、测试电流波形：正弦波
6、测试电流频率：45Hz、55Hz双频
7、zui大输出电流：5A
8、zui大输出电压：400V
9、测量线要求：电流线铜芯截面积≥1.5mm2
               电压线铜芯截面积≥1.0mm2
10、工作电源：AC 220V±10%、50Hz
