产品简介

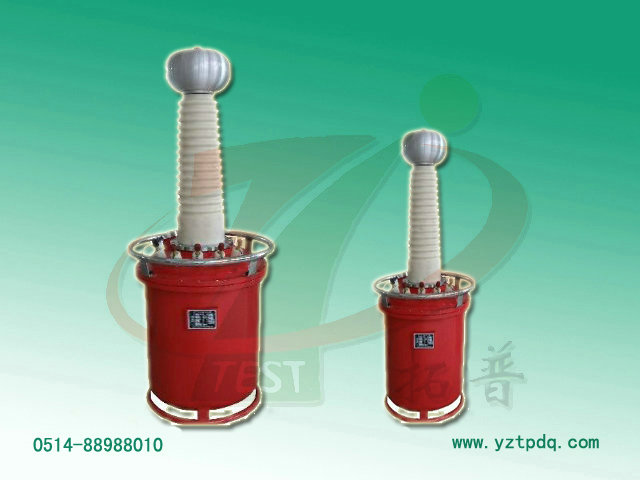

TPSBQ 六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准,在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能,其耐电强度为同一压力下氮气的2.5倍,击穿电压是空气的2.5倍。在0.25Mpa与油的击穿电压相等,在0.45Mpa下是油的击穿电压的2倍,是一种优于油的的超高压绝缘介质材料。该产品技术要求符合《ZBK—41006—89》标准,它是油浸式轻型试验变压器的换代产品。
TPSBQ 六氟化硫(SF6)充气式试验变压器具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用,使用寿命长、免维修等特点。适用于电力系统、工矿企业、科研部门等对各种高压电器设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
产品结构
TPSBQ充气式试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。本产品应用SF6气体作为绝缘介质,重量轻整体外型美观大方。
技术参数
1、使用环境条件
环境温度不高于+
空气相对湿度不大于90%;
海拔高度不超过
2、工作电压
电源控制箱(台)输入电压为工频220V或380V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)
试验变压器的选择
其高压侧额定电压应不小于被试品的高试验电压,额定电流不小于被试品的大电容电流。被试品的电容电流和试验变压器所需容量计算公式为:
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流,A ; f — 电源频率, Hz;
Cx — 被试品电容量,μF ; U — 试验电压有效值,V;
Se — 试验变压器所需额定容量, KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
几种常用被试品的电容量(pF) 表
线路绝缘子 |
≤50 |
电容式互感器 |
3000~5000 |
高压套管 |
50~600 |
电力电缆(每米) |
150~400 |
高压断路器 电流互感器 电磁式互感器 |
100~1000 |
电力变压器 |
500~1000 1000~6000 6000~10000 |
