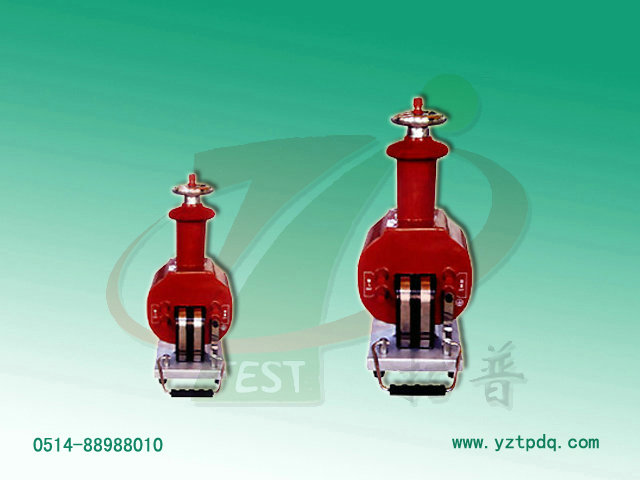

干式试验变压器

干式试验变压器

型 号:TPSBG
价 格:0元
TPSBG 干式试验变压器是按试验变压器电力标准DL/T848.2-2004要求,经改进后生产的一种环氧树脂浇铸结构的干式试验变压器产品,本系列产品具有体积小、重量轻、外形大方、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验,它是高压试验中必不可少的仪器。TPSBG干式试验变压器为单相变压器,联结组标号II。单台试验变压器的工作过程,用交流220V电压接入电源控制箱,经电源控制箱内自藕调压器调节0~200V电压至试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。
 详细介绍
产品简介
    TPSBG 干式试验变压器是按试验变压器电力标准DL/T848.2-2004要求,经改进后生产的一种环氧树脂浇铸结构的干式试验变压器产品,本系列产品具有体积小、重量轻、外形大方、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验,它是高压试验中必不可少的仪器。

工作原理
    TPSBG 干式试验变压器为单相变压器,联结组标号II。单台试验变压器的工作过程,用交流220V电压接入电源控制箱,经电源控制箱内自藕调压器调节0~200V电压至试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

产品结构
    TPSBG 干式试验变压器铁芯由单框式铁氧体材料组成。线包采用同芯圆筒多层塔式环氧树脂浇铸结构,初级低压绕组绕在铁芯内侧,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的圆形结构,整体外型美观大方。

技术参数
1、使用环境条件
环境温度不高于+40℃、不低于—20℃;
空气相对湿度不大于90%;
海拔高度不超过2000米;
2、工作电压

电源控制箱输入电压为工频220V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)

友情提醒:购置仪器要选直接生产商的产品,产品质量及售后服务有保证!
